上周回顾

• pc端
  • 编译了ffmpeg
• rk3566端
  • 编译了uboot、kernel、rootfs，并制作了烧录镜像

本周计划

• pc端
  • 学会sdl渲染
  • 重新掌握QT技能，最好把kvm和dstool的代码分析一边
• rk3566端
  • 尝试编译一个支持拓展板上网口的uboot
    • 好像打个SDK的补丁就好了

本周记录

#daily/25/09/29

渲染（显示）RGB

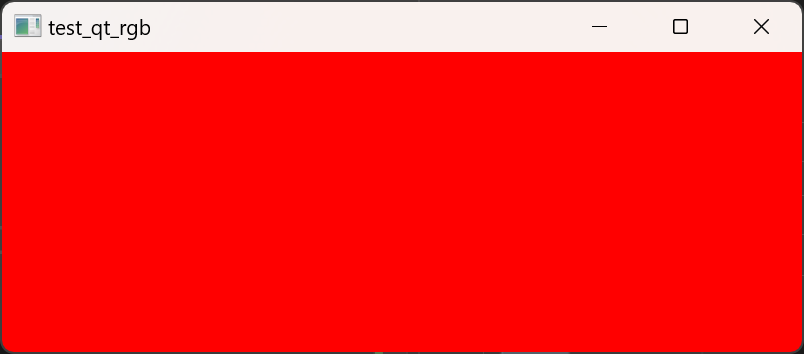

通过qt渲染RGB

具体查看 001test_qt_rgb

void test_qt_rgb::paintEvent(QPaintEvent* event)
{
	// 创建一个空的rgb图像
	QImage img = QImage(WIDTH, HEIGHT, QImage::Format_RGB888);

	// 手动填入rgb数值,rgb是3位一组的，也就是把width会以3为单位等分，不足的补0
	auto data = img.bits(); // 获取图像的首地址

	for (int h = 0; h < HEIGHT; h++)
	{
		for (int w = 0; w < WIDTH; w++) // 1个像素点中有RGB，24位，3个字节
		{
			// *****************计算像素位置*****************
			// 之前行的像素点x3，即获取之前行RGB数量总和 + 当前行的像素点*3，即获取当前行RGB的偏移量
			int index = h * WIDTH * 3 + w * 3;

			data[index] = 255;
			data[index+1] = 0;
			data[index+2] = 0;

			// *****************错误点*****************
			//p[w * h] = 255; // 不能这么算，因为这一行的w一直在递增的
		}
	}

	QPainter painter(this);
	painter.begin(this);

	painter.fillRect(rect(), img);

	painter.end();
}

vs跳转到qt源码 #todo

painter.begin(this)的作用

begin() 和 end() 是会自动调用的，所以可以不用显示调用

void test_qt_rgb::paintEvent(QPaintEvent* event)
{
    QImage img = QImage(WIDTH, HEIGHT, QImage::Format_RGB888);
    auto p = img.bits();

    for (int h = 0; h < HEIGHT; h++)
    {
        for (int w = 0; w < WIDTH; w++)
        {
            int index = (h * WIDTH + w) * 3;
            p[index] = 255;     // R
            p[index + 1] = 0;   // G
            p[index + 2] = 0;   // B
        }
    }

    QPainter painter(this);  // 自动 begin(this)
    painter.drawImage(0, 0, img);
    // 自动 end() (析构时)
}

重用 QPainter 对象

下面这些情况需要显示调用

QPainter painter;
painter.begin(device1);
// 绘制到 device1
painter.end();

painter.begin(device2);  // 重用 painter
// 绘制到 device2
painter.end();

错误处理

QPainter painter;
if (!painter.begin(device)) {
    // 处理绘制失败的情况
    return;
}
// 绘制操作
painter.end();

精确控制绘制时机

QPainter painter;
painter.begin(device);
// 立即提交绘制
painter.end();
// 其他操作...

通过SDL渲染RGB

适合需要高帧率的（25帧以上）

编译SDL

参考资料

• SDL入门
• Install SDL3 on Windows using Visual Studio and CMake
• CMake编译SDL3

源码下载 Release 3.2.22 · libsdl-org/SDL

官方提供了vs编译好的版本 SDL3-devel-3.2.22-VC，可以直接使用

以下是自己编译的过程

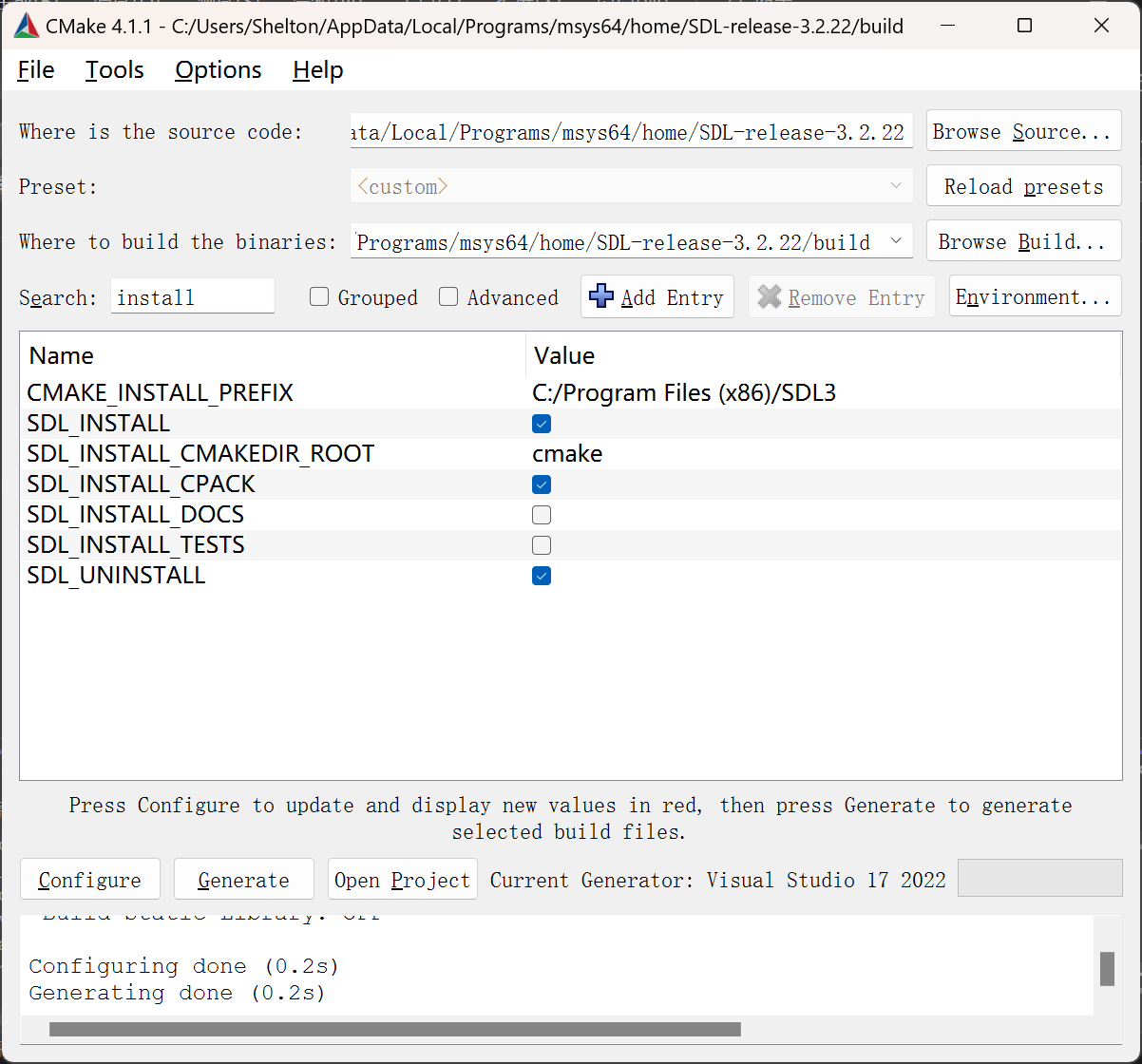

cmake提供了图形化的工具

• 勾选安装、注意安装路径、可以设置编译win32版本的
• 生产vs工程后，改用release编译
• 编译后release目录里只有lib，需要手动把 include/sdl 中的头文件拷贝


SDL的API
