上周回顾

主要就是

  • yuv/rgb转换
  • 重新写了xvideoview库，还有些小问题并不影响
  • qt写的多路yuv/rgb播放器
  • h264编码，没弄完大概50%

本周计划

本周记录

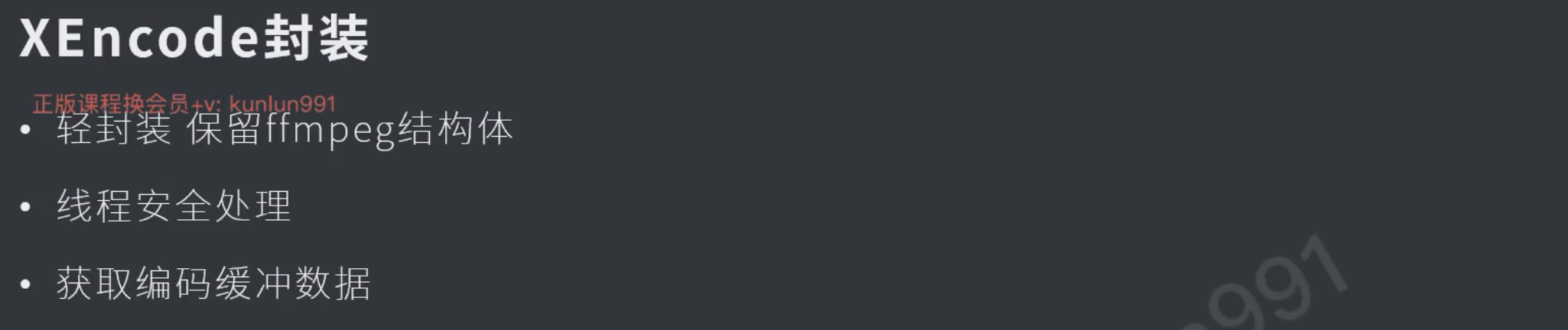

封装ffmpeg的编码

#daily/25/10/20

具体参考 015test_xencode

用了静态工厂方法创建编码上下文对象，不会自动析构，需要手动管理创建的资源

加锁
#pragma once
#include <mutex>
struct AVCodecContext;
class XEncode
{
public:
	std::mutex mut_;
	AVCodecContext* context_ = nullptr;
}
AVPacket* XEncode::Encode(AVFrame* frame)
{
	unique_lock<mutex> lock(mut_);
	//...
}
封装context的配置项
bool XEncode::SetContextOption(const char* key, int val)
{
	unique_lock<mutex> lock(mut_);

	if (!context_) return false;

	int re = av_opt_set_int(context_->priv_data,key,val,0);
	if (re < 0) {
		cout << "SetContextOption failed ";
		PrintErr(re);
		return false;
	}

	return true;
}
取出缓冲区中的数据
std::vector<AVPacket*> XEncode::End()
{
	unique_lock<mutex> lock(mut_);

	vector<AVPacket*> pkt_vector;
	if (!context_) return pkt_vector;

	int re = avcodec_send_frame(context_,NULL);
	if (re != 0) {
		return pkt_vector;
	}

	while (true)
	{
		AVPacket* pkt = av_packet_alloc();

		int re = avcodec_receive_packet(context_, pkt);
		if (re == 0) {
			pkt_vector.push_back(pkt);
		}
		else if (re == AVERROR_EOF || re == AVERROR(EINVAL))
		{
			break;
		}
		else {
			PrintErr(re);
			break;
		}
	}

	return pkt_vector;
}

vs制作动态链接库

#daily/25/10/21

制作

  • 新建项目选择动态库，然后删除自动生成的.h和.cpp文件

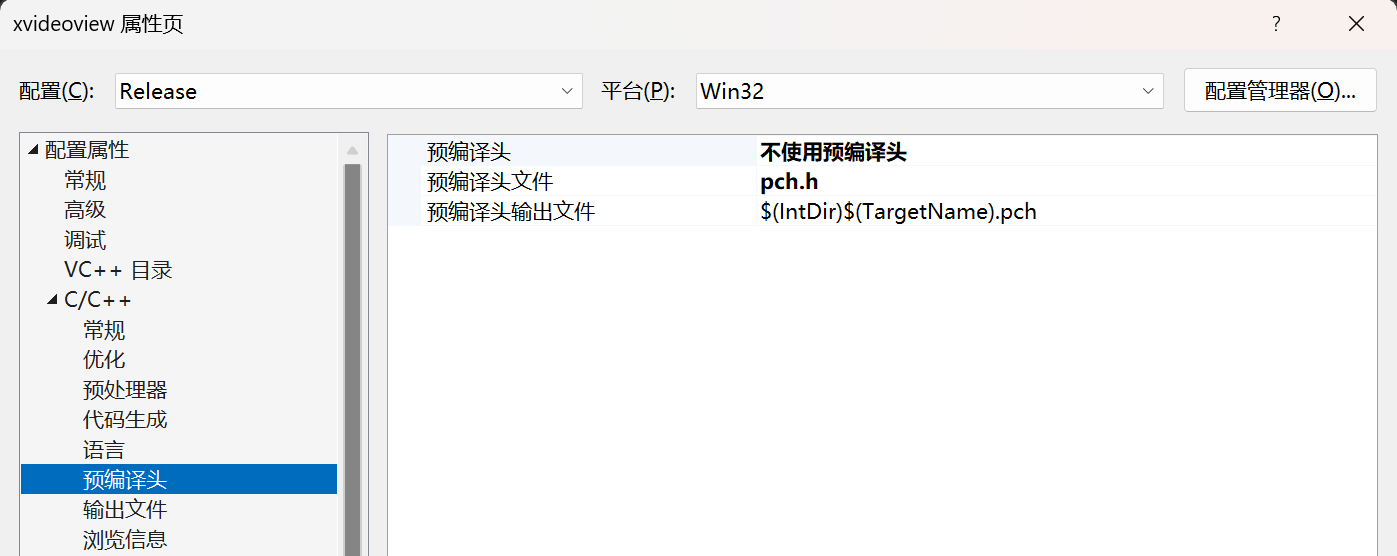

  • 禁用预编译头

把要暴露的添加 __declspec(dllexport) ，可以用下面这种宏的方式

#define XVIDEO_VIEW_EXPORTS

#ifdef XVIDEO_VIEW_EXPORTS
#define XVIDEO_VIEW_API __declspec(dllexport)
#else
#define XVIDEO_VIEW_API __declspec(dllimport)
#endif

class AVFrame;
class XVIDEO_VIEW_API XVideoView
{
}

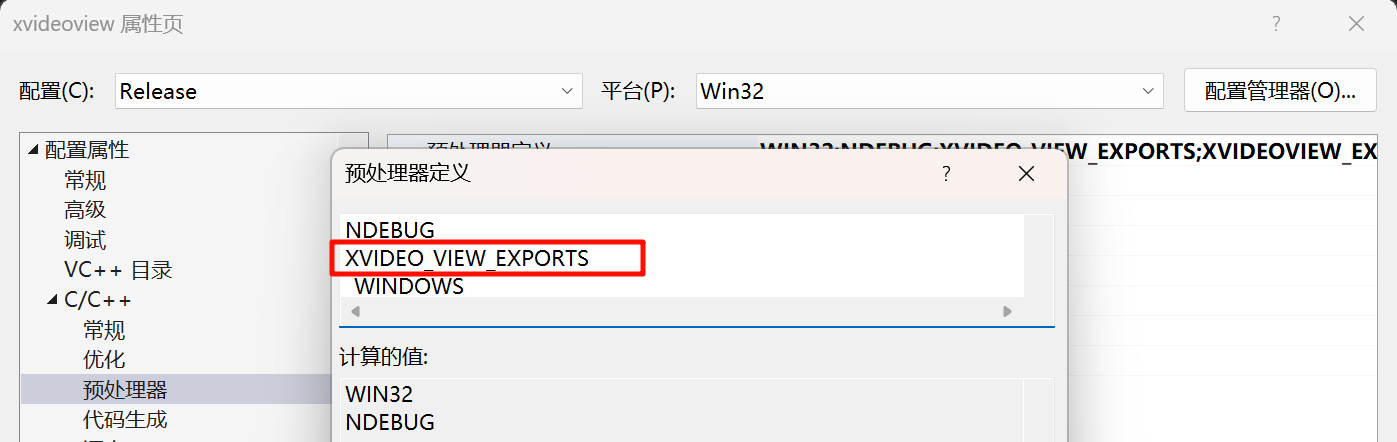

vs中这里可以在代码之外添加宏定义

使用

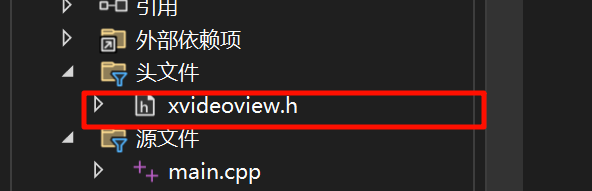

把库需要用到的头文件复制到项目

代码中添加lib的位置，引入头文件就可以正常使用了

#include "xvideoview.h"

#pragma comment(lib,"../../bin/Win32/Release/xvideoview.lib")

ffmpeg软解码

具体参考 016test_decode_h264

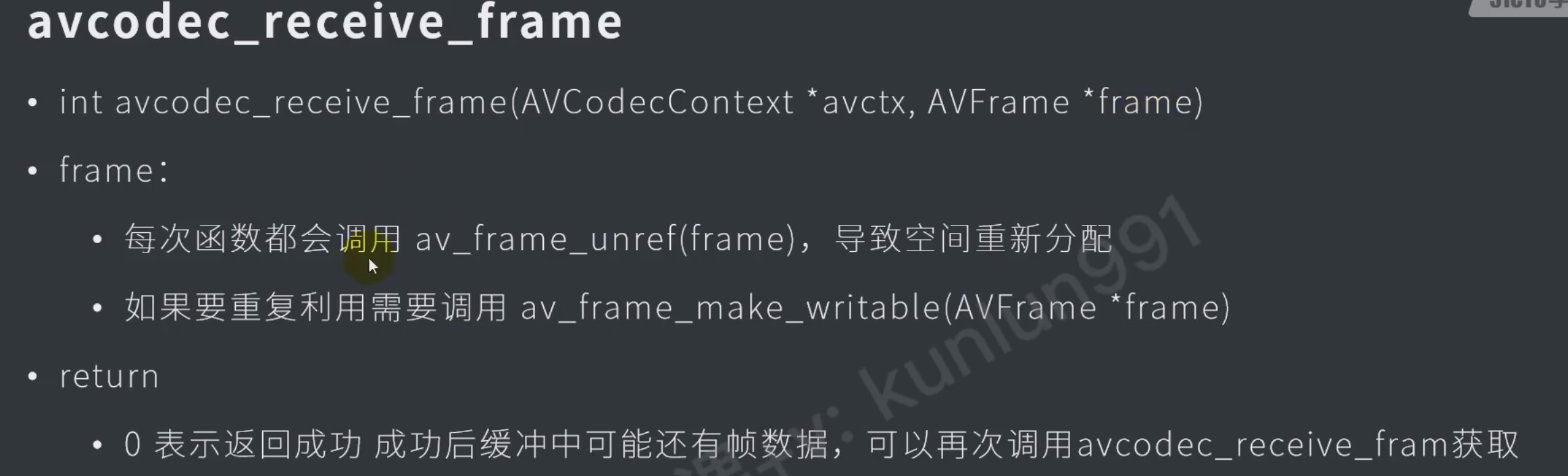

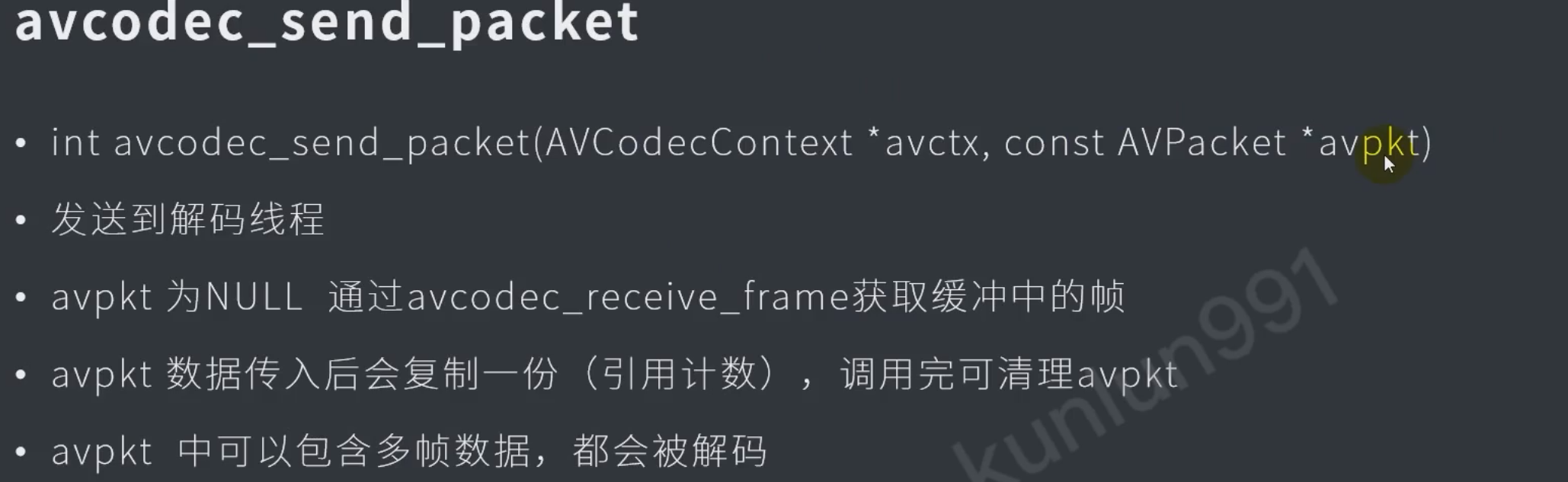

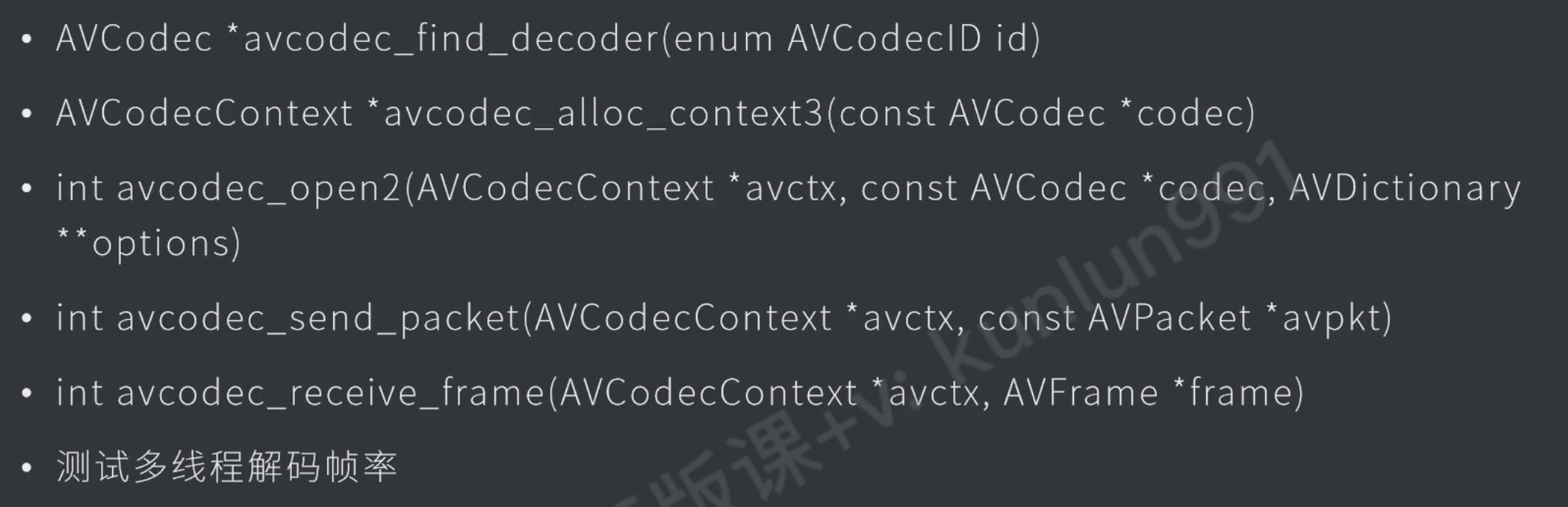

ffmpeg解码接口

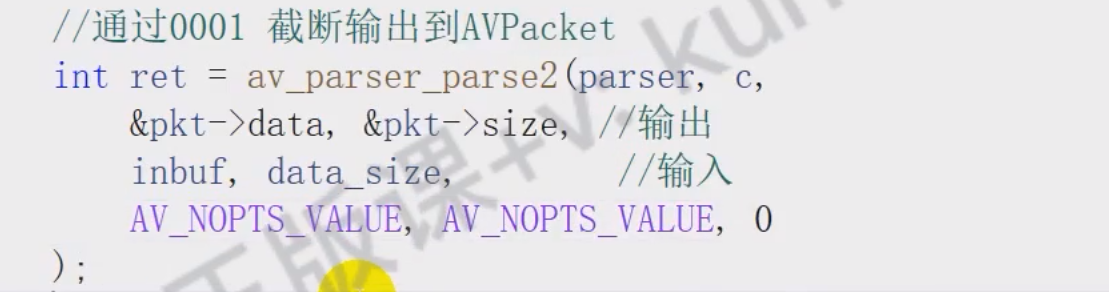

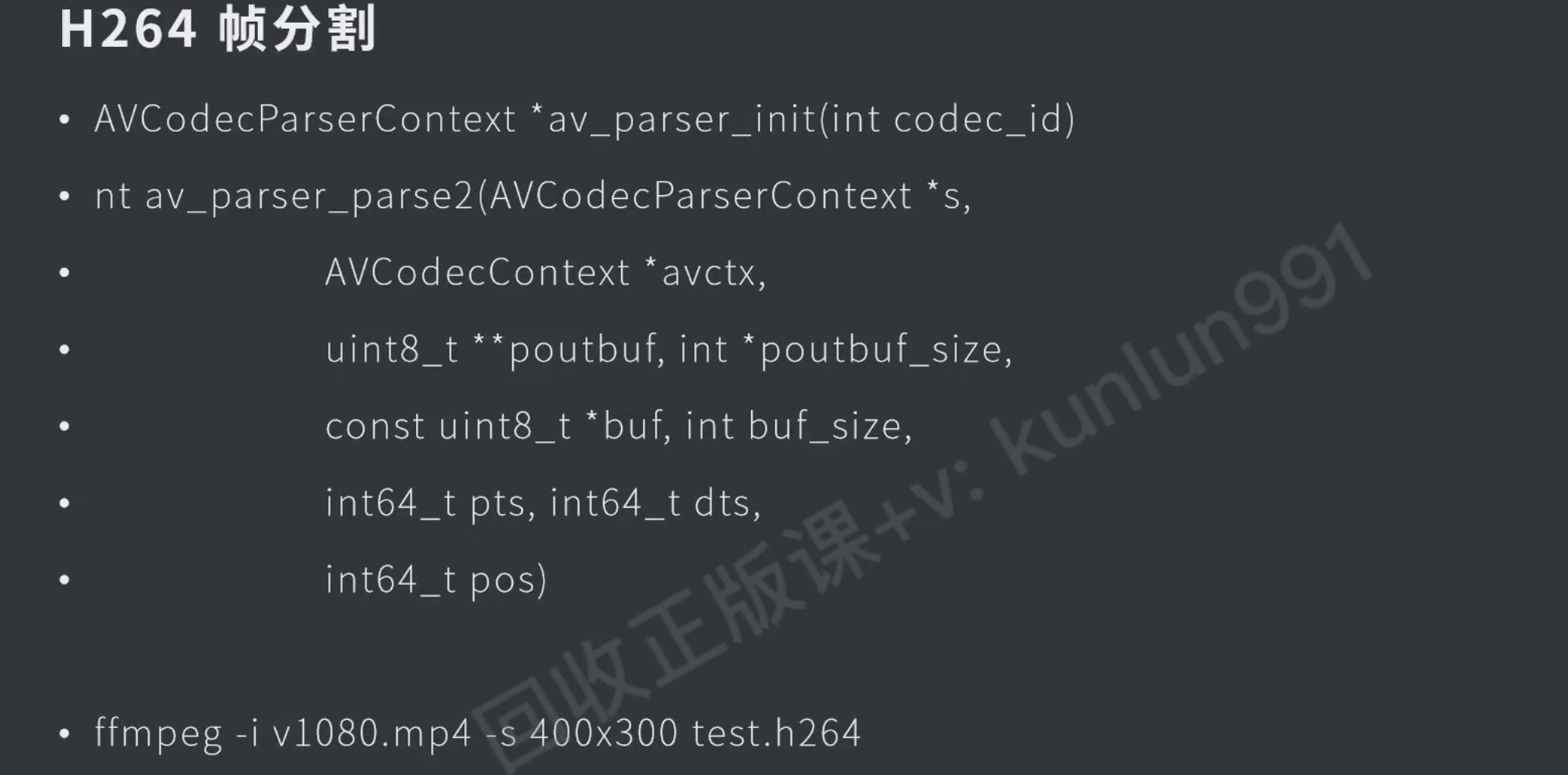

从h264中提取avpacket

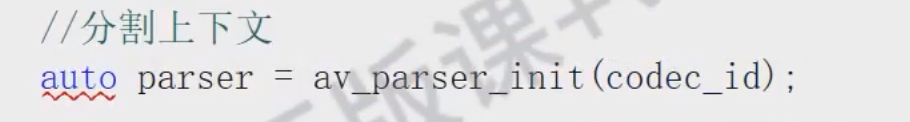

这个init是静态的吗？ #question

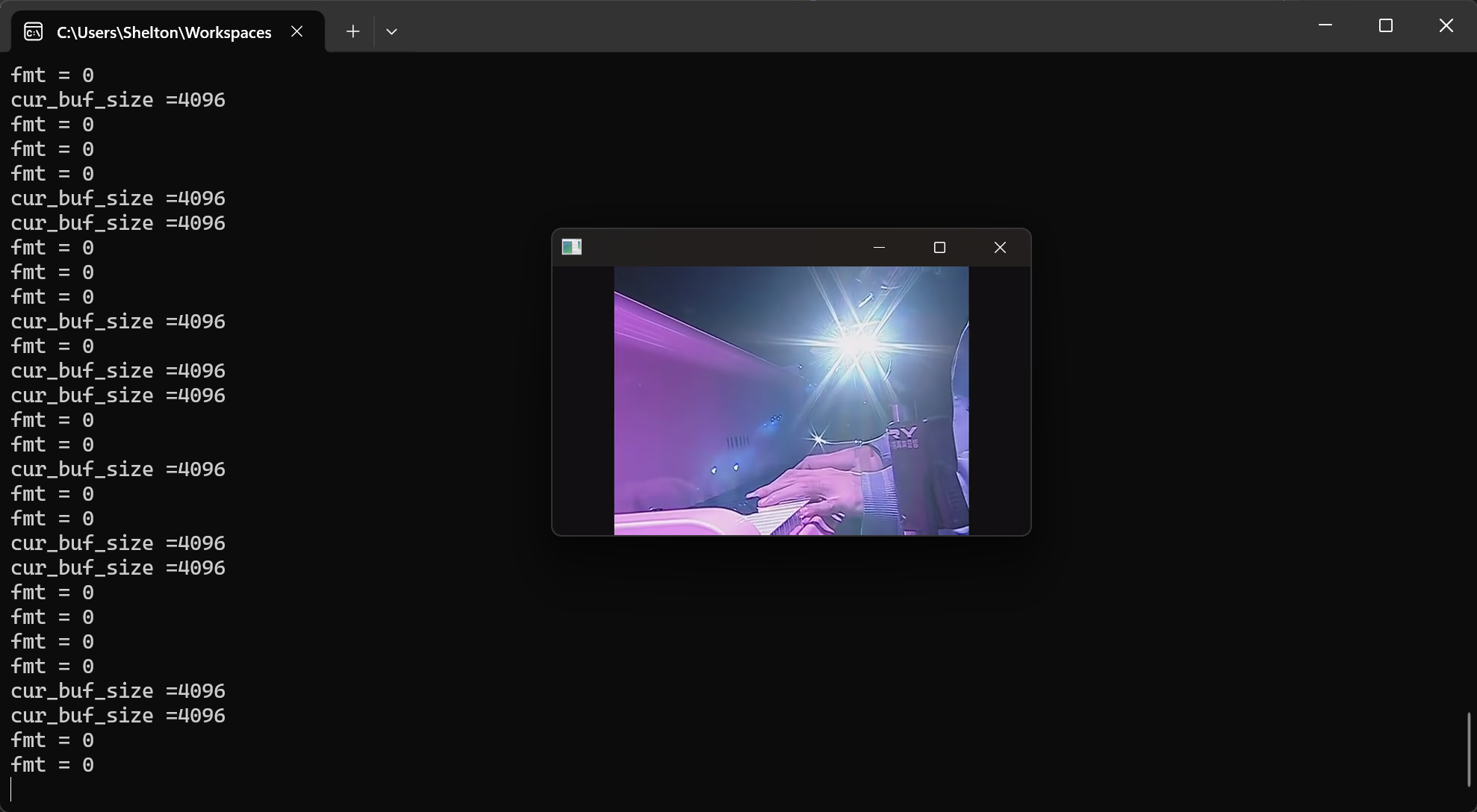

效果

代码

  • 基本和编码差不多，多了一步通过ffmpeg提供的接口去初始化parser，切割文件中的 avpacket。
// 读文件到buf
while(true)
{
	// 切割avpacket，一个buf中可能切出好几个avpacket
	while(true)
	{
		// 接收avframe，可能一次接收到多个avframe
		while(true)
		{
		}
	}
}

// 获取读取缓冲区的frame

多线程解码

// 创建上下文
auto context = avcodec_alloc_context3(dec);

context->thread_count = 16; // 开启多线程

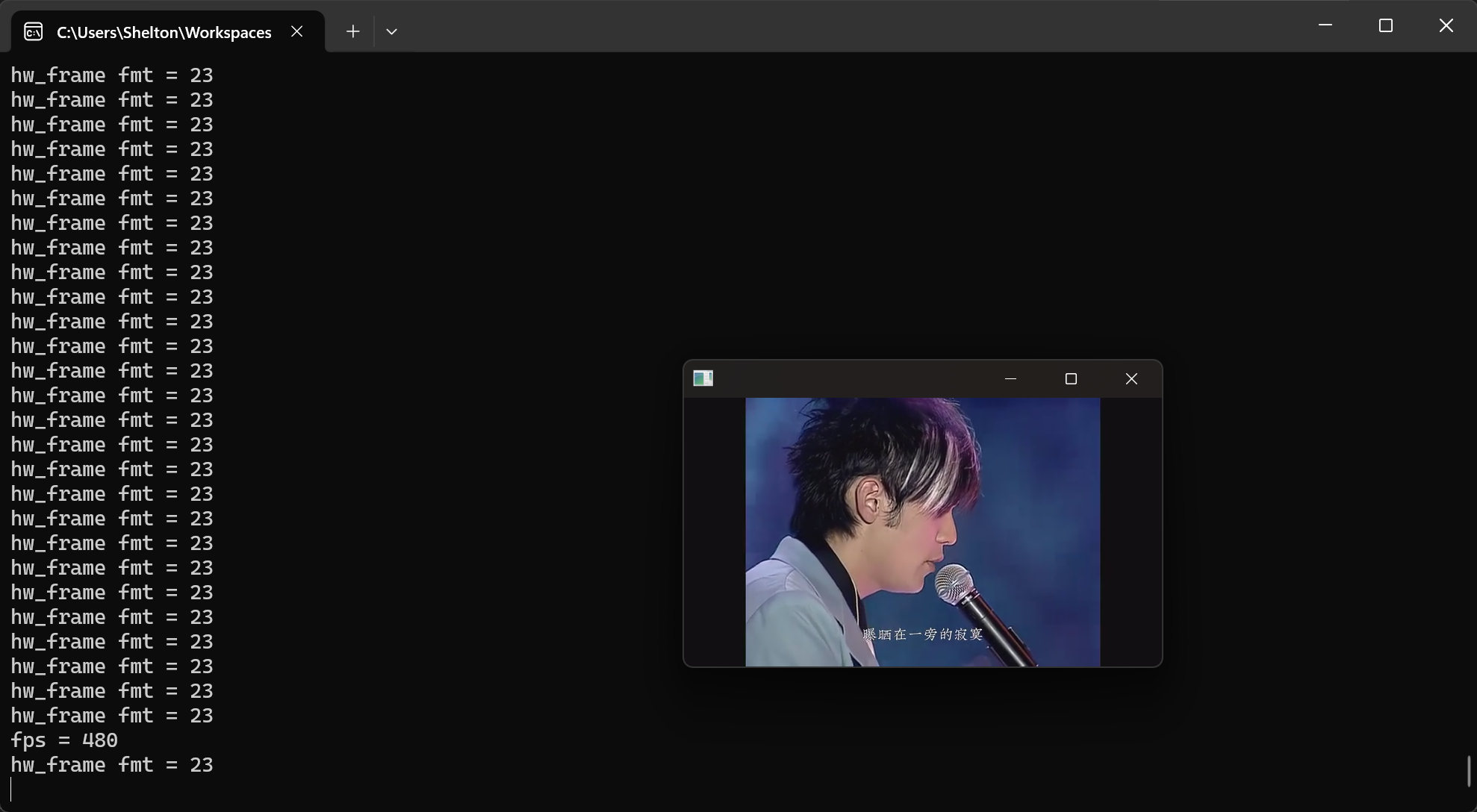

硬解码 DXAV2

具体参考 016test_decode_h264

#daily/25/10/22

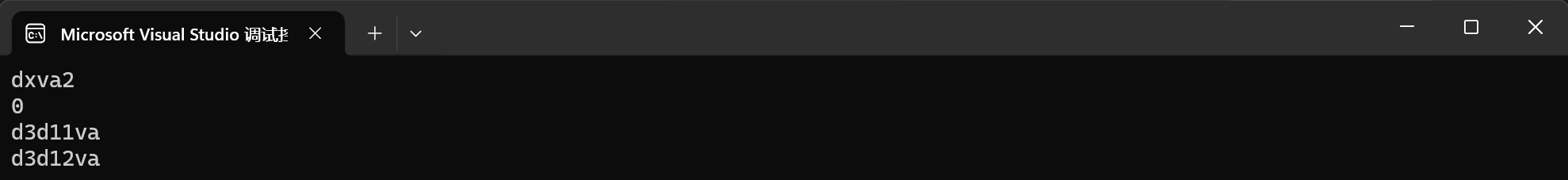

支持的硬件加速类型

// 打印支持的硬件加速
for (int i = 0;;i++)
{
	auto config = avcodec_get_hw_config(dec,i);
	if (!config) break;
	const char* type = av_hwdevice_get_type_name(config->device_type);
	if (type) {
		cout << type << endl;
	}
	else {
		cout << config->device_type << endl;
	}
}

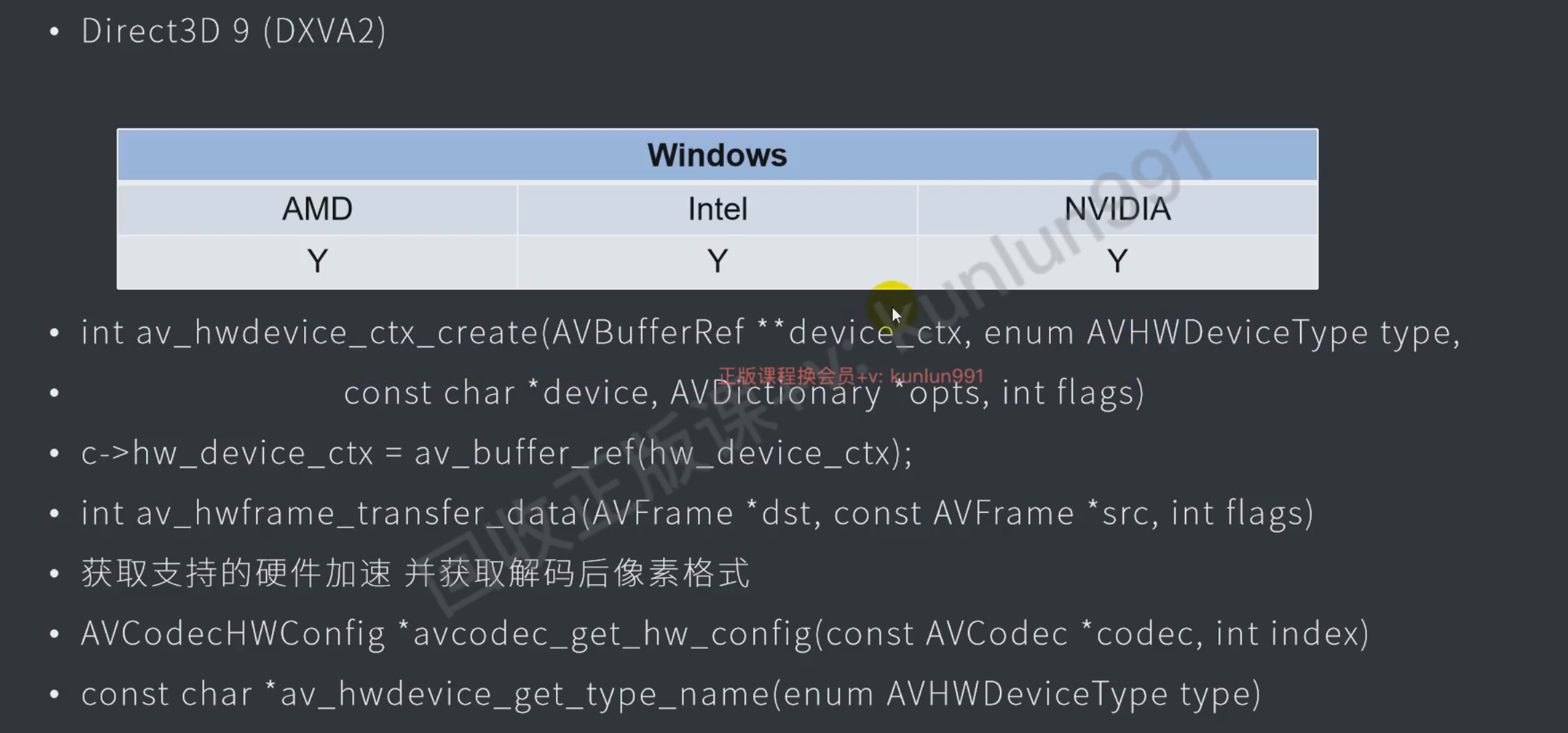

硬件加速接口

AVBufferRef* hw_context = nullptr;
AVHWDeviceType hw_type = AV_HWDEVICE_TYPE_DXVA2;
av_hwdevice_ctx_create(&hw_context, hw_type,NULL,NULL,0);

context->hw_device_ctx = hw_context; // 在解/编码器上下文中设置开启硬件加速


// 软解码的frame转换成硬解码的frame色彩格式
av_hwframe_transfer_data(hw_frame,frame,0);

nv12格式

#daily/25/10/23

具体参考 016test_decode_h264

Y0 Y1 Y2 Y3
Y4 Y5 Y6 Y7
Y8 Y9 Y10 Y11
Y12 Y13 Y14 Y15
U0 V0 U1 V1
U2 V2 U3 V3

nv12只有两个平面，uv平面是交错

  • y平面
  • uv平面

和yuv格式不同

  • y平面
  • u平面
  • v平面

SDL的两个接口

  • SDL_UpdateTexture 这个可以接收整个数组，和步长
  • SDL_UpdateYUVTexture 这个可以接收yuv3个平面的数据，和步长

nv12格式只有y平面和uv平面，uv平面中uv的数据又是交错的，所以手动把y平面和uv平面做一个拼接后，就可以使用SDL_UpdateTexture 这个接口去渲染nv12格式了


本质是字节没对齐，也就是说每一行的宽度不一致，需要手动调整

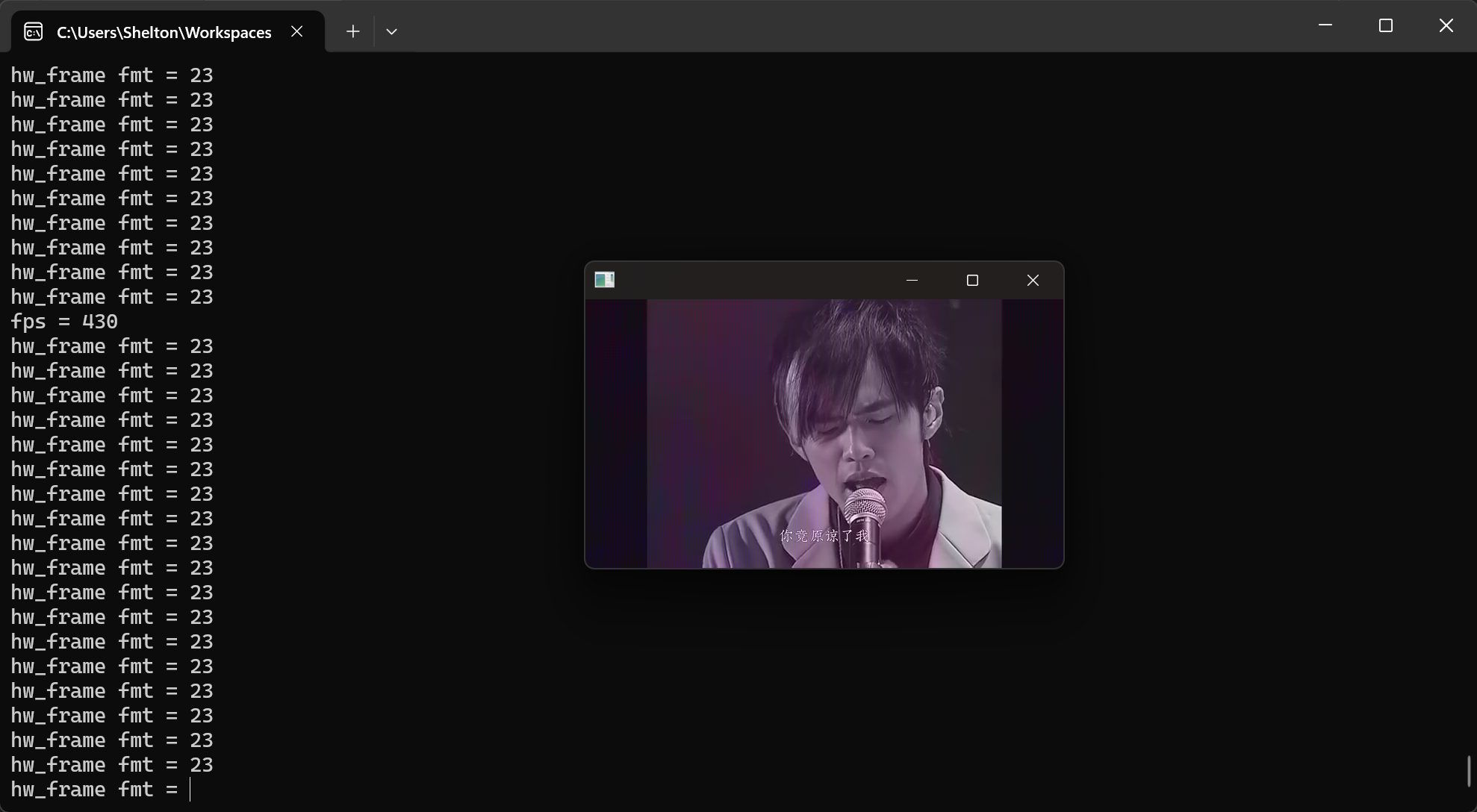

// 转换成功就使用硬件加速的frame
/*
	nv12格式
	Y0  Y1  Y2  Y3
	Y4  Y5  Y6  Y7
	Y8  Y9  Y10 Y11
	Y12 Y13 Y14 Y15
	U0	V0	U1	V1
	U2	V2	U3	V3
*/

auto cache = make_unique<unsigned char[]>(1920 * 1080 * 4 * 3 / 2);
int y_size = p_frame->width * p_frame->height;
int uv_size = p_frame->width * p_frame->height / 2;
memcpy(cache.get(), p_frame->data[0], y_size);				// y平面
memcpy(cache.get() + y_size, p_frame->data[1], uv_size);	// uv平面

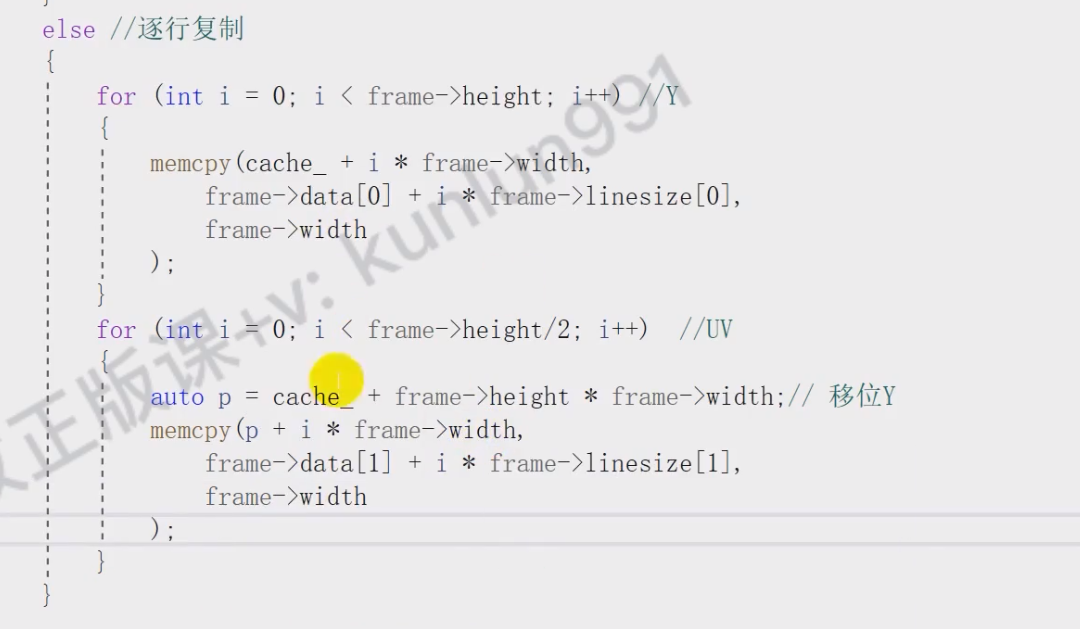

逐行扫描的方式，让每一行的width强行一致

这里有点问题的，可以参考[[2025-w43#字节对齐问题|字节对齐问题]]

// 逐行扫描方式，强制对齐到frame的width宽度
for (int i = 0; i < p_frame->height; i++) // y平面
{
	auto offset = p_frame->width * i;
	memcpy(cache.get() + offset, p_frame->data[0] + offset, p_frame->width);
}
// uv平面，宽度一致，只需要高度的一半就可以了,如果只有u平面则为height / 4
for (int i = 0; i < p_frame->height / 2; i++)
{
	auto offset = p_frame->width * i;
	memcpy(cache.get() + offset + p_frame->width * p_frame->height,
		p_frame->data[1] + offset,
		p_frame->width
	);
}

色彩产生偏差说明是SDL渲染的格式没选对，需要改成SDL_PIXELFORMAT_NV12

auto texture_ = SDL_CreateTexture(render_, SDL_PIXELFORMAT_NV12, SDL_TEXTUREACCESS_STREAMING,width,height);

封装xdecode

具体参考 017test_xcode

由于 encode 和 decode 的流程是一样的，所以可以提取到共同的xcode上，然后分别继承就好了

xdecode

#pragma once
#include "xcode.h"

class XVIDEO_VIEW_API XDecode : public XCode
{
public:
    bool SendPkt(AVPacket* pkt);
    bool RecvFrame(AVFrame* frame);
    std::vector<AVFrame*> End();
};

xcode

#pragma once
#include <mutex>
#include <vector>

#ifdef XVIDEO_VIEW_EXPORTS
#define XVIDEO_VIEW_API __declspec(dllexport)
#else
#define XVIDEO_VIEW_API __declspec(dllimport)
#endif

void PrintErr(int re);

struct AVCodecContext;
struct AVPacket;
struct AVFrame;
class XVIDEO_VIEW_API XCode
{
public:
	static AVCodecContext* Create(int id, bool is_enc);
	bool Open();
	bool SetContextOption(const char* key, const char* val);
	bool SetContextOption(const char* key, int val);
	bool SetContext(AVCodecContext* context);
	AVFrame* CreateFrame();
	bool Close();

public:
	std::mutex mut_;
	AVCodecContext* context_ = nullptr;
	AVFrame* frame_ = nullptr;
};

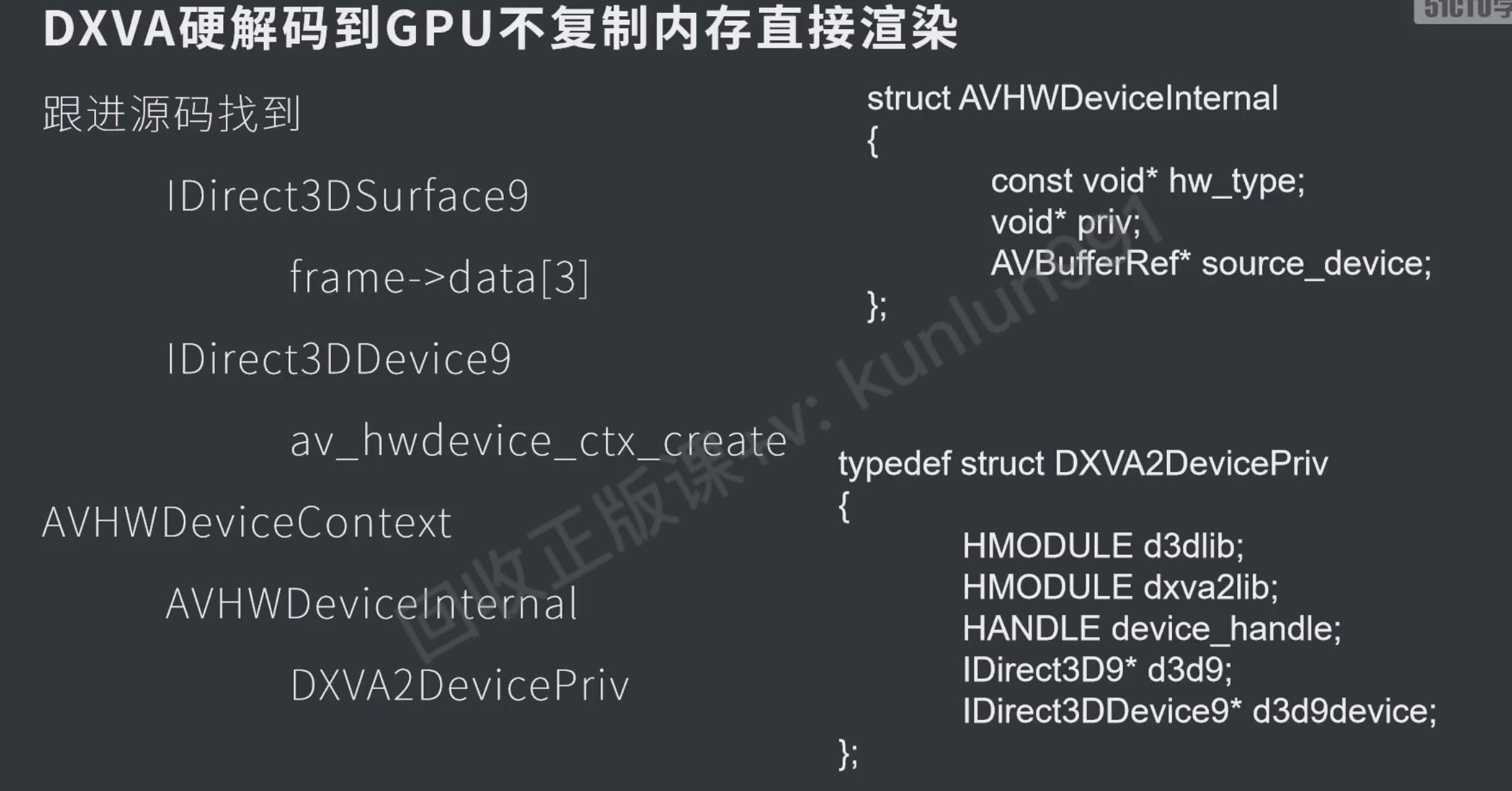

DXVA不复制直接用显存渲染

这个因为他是翻源码自己去定义的结构体，而且只针对dxva能用，感觉实际没有太大的参考价值，需要了再来查 #todo

ffmpeg会硬解会需要把数据从内存拷贝到显存

取出后再用SDL渲染会把数据从显存那到内存，再渲染的时候又拷贝到显存

编解码综合练习

将h264文件解码，改变像素尺寸400x300，重新编码成h264

具体参考 018exe_encode_decode

把这个用到的接口也去封装一下 #todo

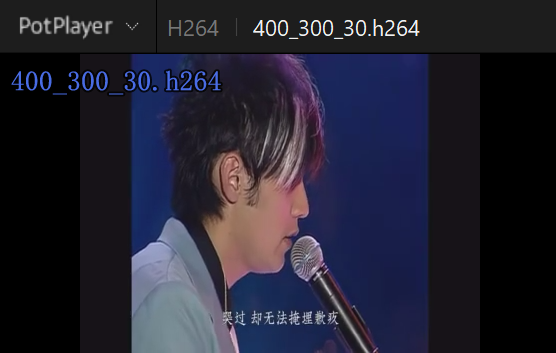

效果

字节对齐问题

通过发送h264的avpacket，返回的avframe 640x360直接写入文件是可以正常播放的

ofs.write((char *)frame->data[0], frame->width * frame->height);
ofs.write((char *)frame->data[1], frame->width * frame->height / 4);
ofs.write((char *)frame->data[2], frame->width * frame->height / 4);

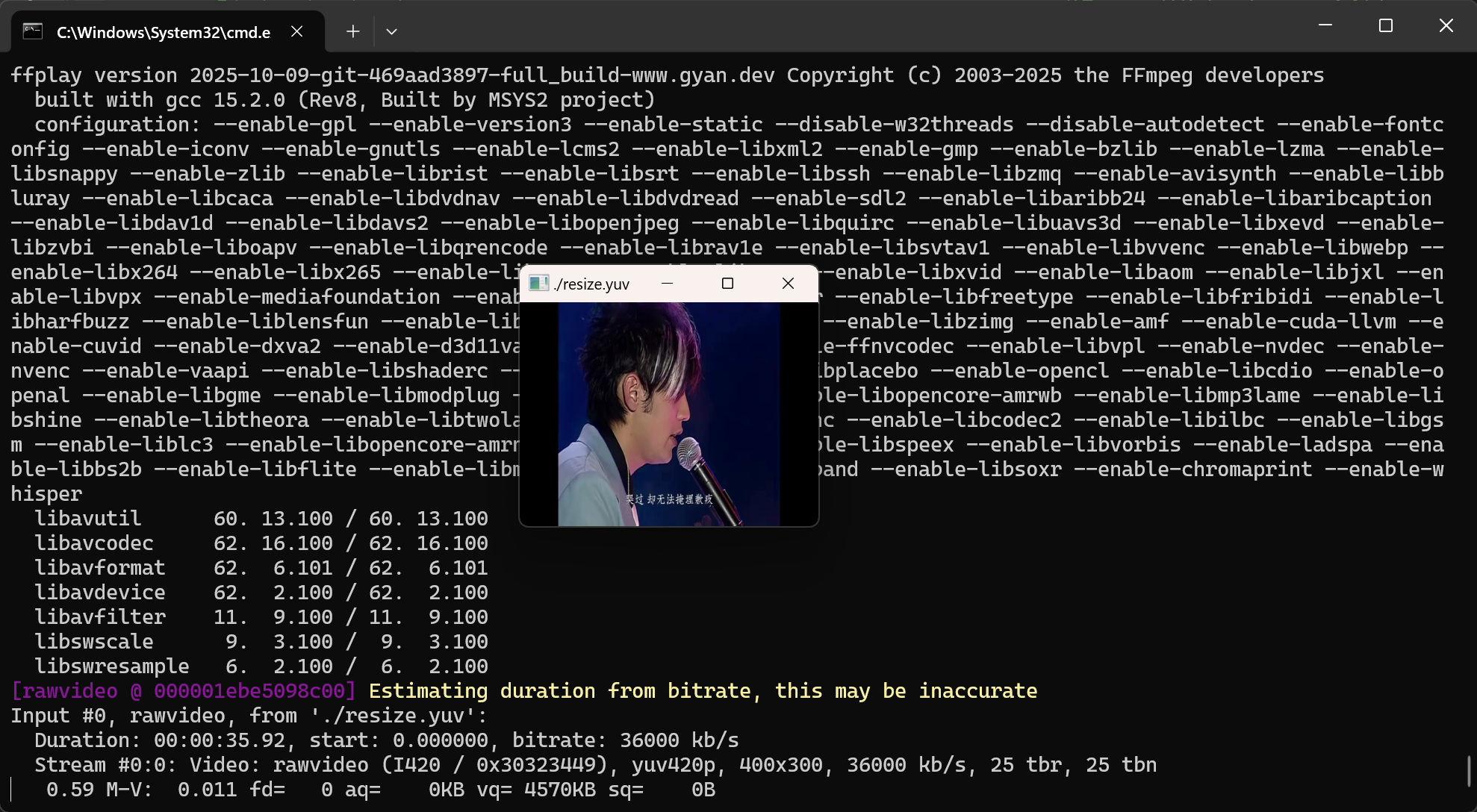

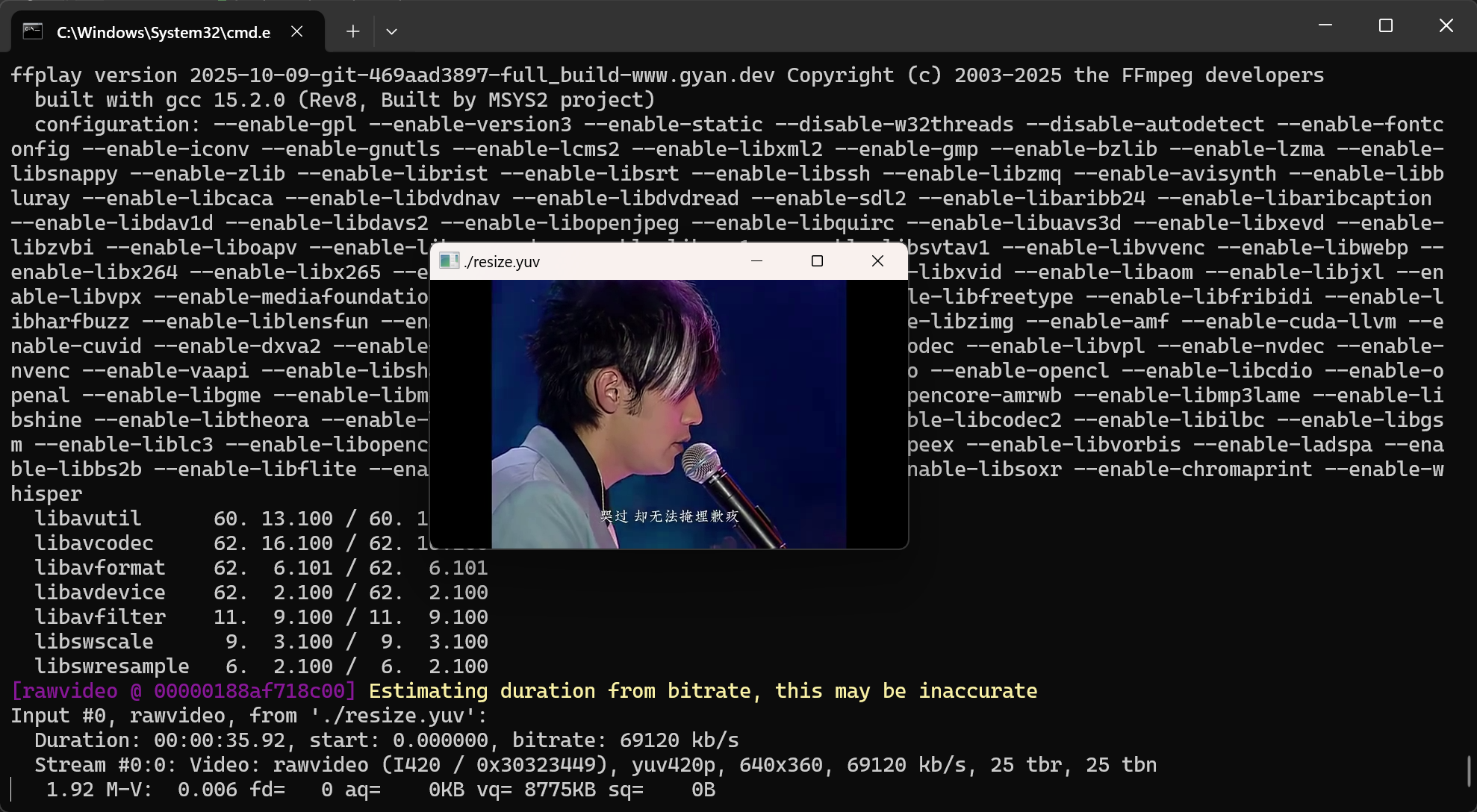

assets>ffplay -video_size 640x360 ./resize.yuv

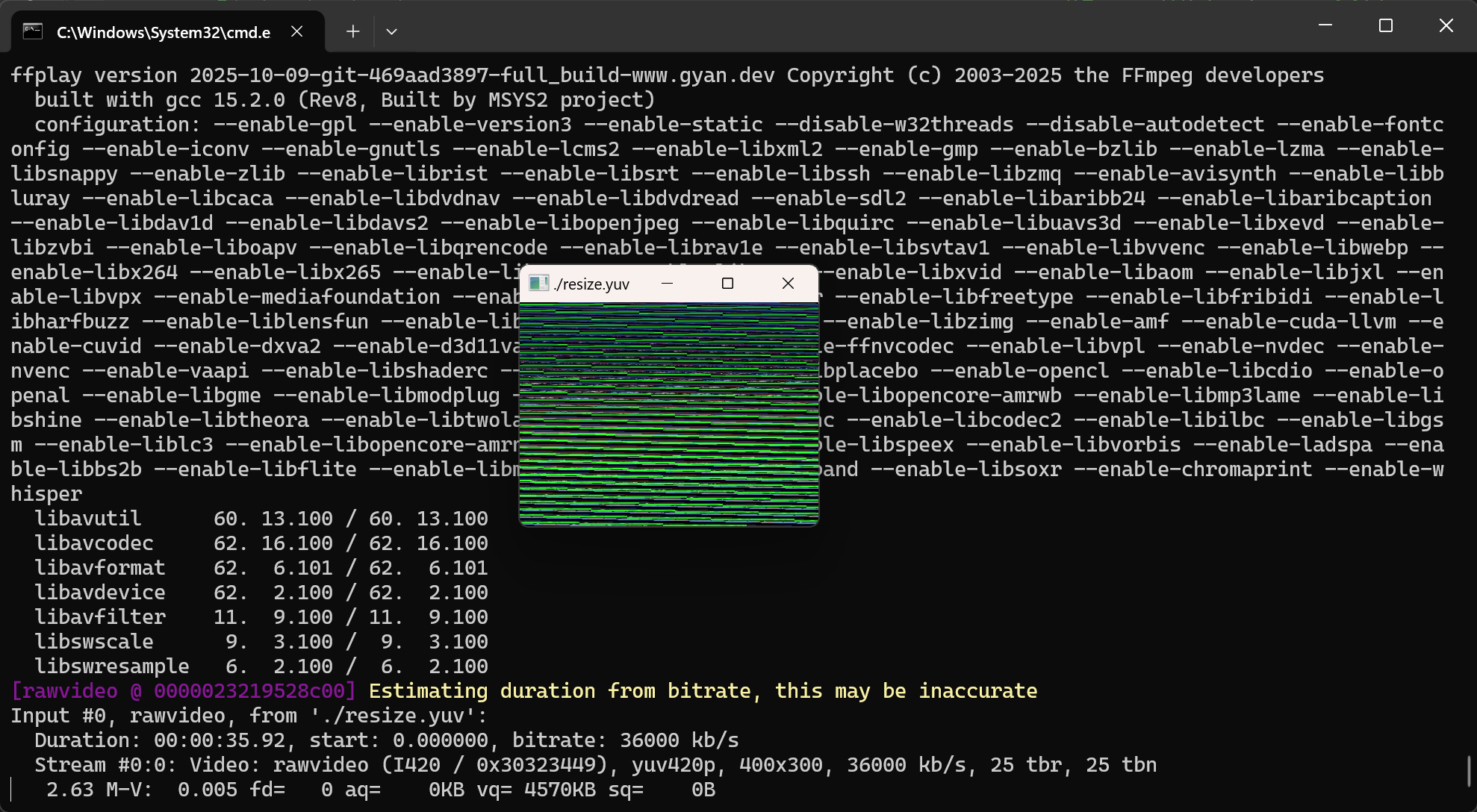

但是转换成400x300后出现字节不对齐问题

context_sws = sws_getCachedContext(					// 获取frame转换上下文，null会创建
	context_sws,
	frame->width, frame->height, (AVPixelFormat)frame->format,	// 原始宽高格式
	width_dst, height_dst, (AVPixelFormat)frame->format,		// 目标宽高格式
	SWS_BILINEAR,												// 抗锯齿算法 flag
	0, 0, 0
);

sws_scale(											// 变换尺寸
	context_sws,
	frame->data,frame->linesize,0,frame->height,
	frame_dst->data,frame_dst->linesize
);

ofs.write((char *)frame_dst->data[0], frame_dst->width * frame_dst->height);
ofs.write((char *)frame_dst->data[1], frame_dst->width * frame_dst->height / 4);
ofs.write((char *)frame_dst->data[2], frame_dst->width * frame_dst->height / 4);

这里手动把 linesize[0] 对齐到 frame_dst->width

// 较大的数组创建在堆上，否则运行时栈会报错
auto cache = make_unique<unsigned char[]>(1920 * 1080 * 8);
auto size_y = frame_dst->width * frame_dst->height;
auto size_u = frame_dst->width / 2 * frame_dst->height / 2;

for (int i = 0; i < frame_dst->height; i++) // y
{
	int src_offset = i * frame_dst->linesize[0];		// 源：带padding的偏移
	int dst_offset = i * frame_dst->width;				// 目标：连续存储的偏移
	memcpy(cache.get() + dst_offset,
		frame_dst->data[0] + src_offset,
		frame_dst->width);
}
for (int i = 0; i < frame_dst->height / 2; i++) // u
{
	int src_offset = i * frame_dst->linesize[1];		// 源：带padding的偏移
	int dst_offset = i * frame_dst->width / 2;          // 目标：连续存储的偏移
	memcpy(cache.get() + dst_offset + size_y,
		frame_dst->data[1] + src_offset,
		frame_dst->width / 2);
}
for (int i = 0; i < frame_dst->height / 2; i++) // v
{
	int src_offset = i * frame_dst->linesize[2];		// 源：带padding的偏移
	int dst_offset = i * frame_dst->width / 2;			// 目标：连续存储的偏移
	memcpy(cache.get() + dst_offset + size_y + size_u,
		frame_dst->data[2] + src_offset,
		frame_dst->width / 2);
}

ofs.write((char *)cache.get(), frame_dst->width * frame_dst->height * 3 / 2);
时间戳pts

需要手动地给 frame_dst 添加时间戳

int pts = 0;

while(true)
{
	re = avcodec_send_frame(context_enc,frame_dst); // 发送原始帧
	if (re != 0) break;

	frame_dst->pts = pts++; //如果不给值，这个会是一个随机值，ffmpeg的库会报错的
}

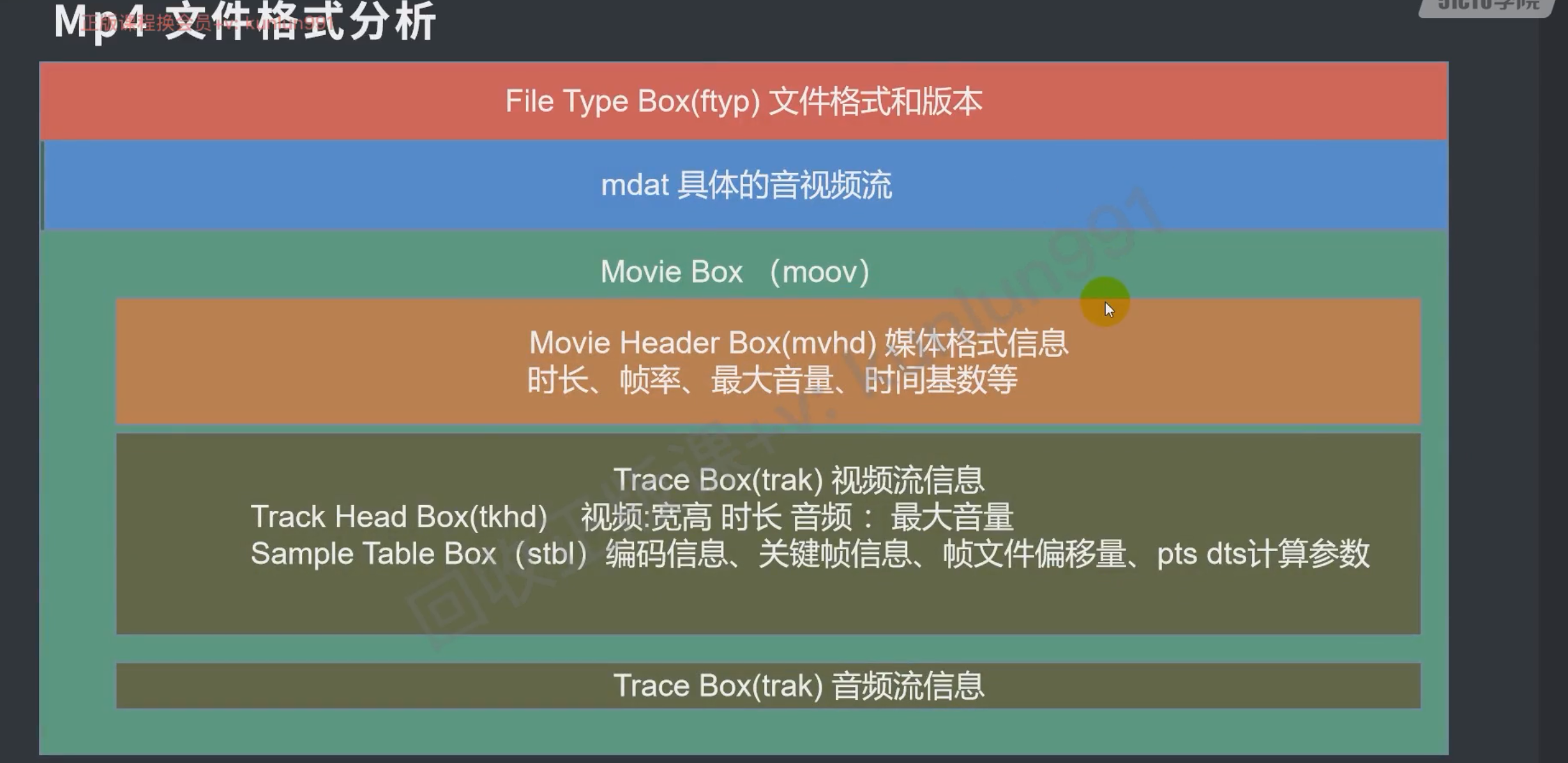

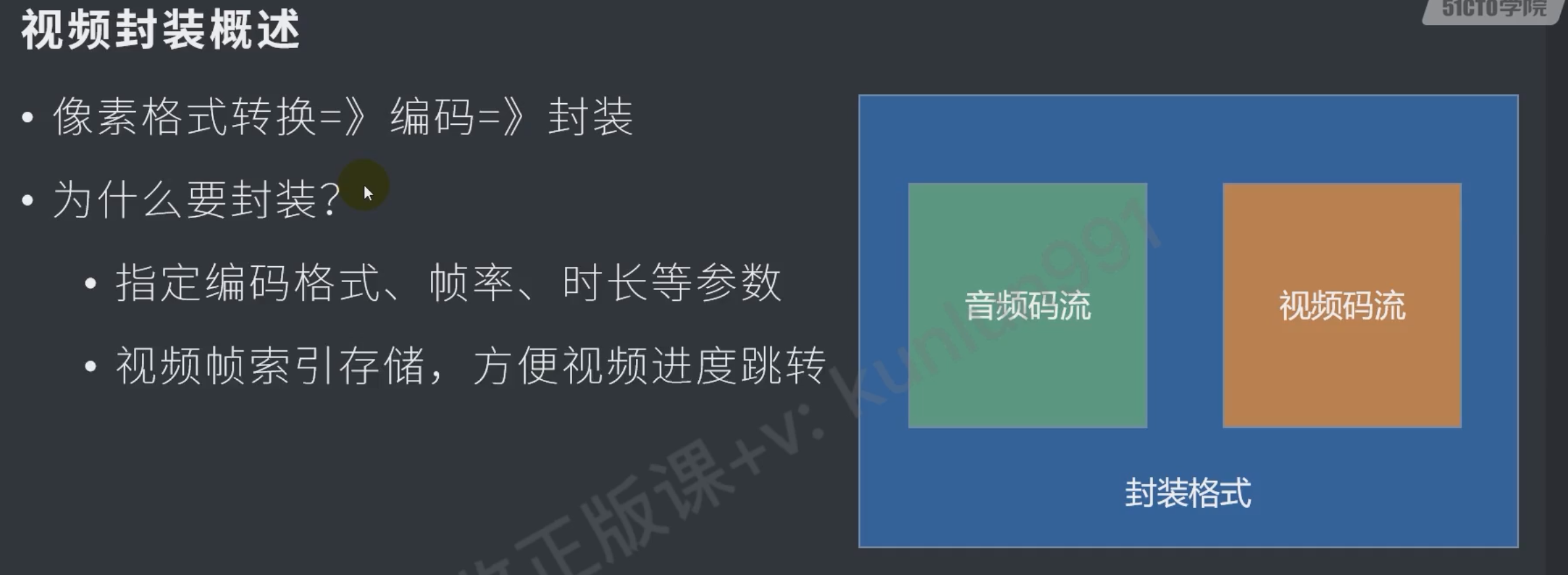

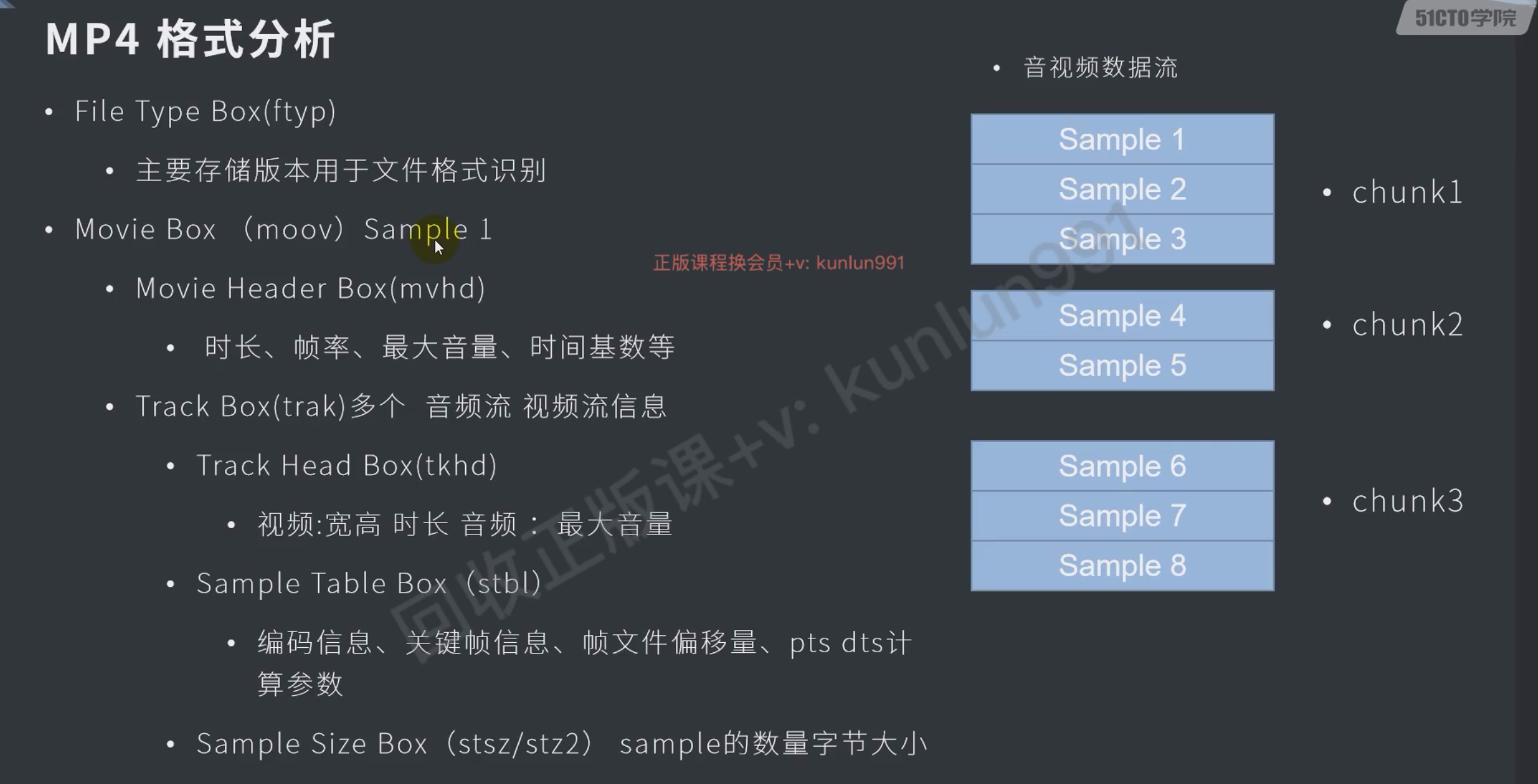

封装/解封装mp4

随笔

h264不能seek，不支持https协议

  • 解封装mp4、avi格式并渲染，再尝试一些别的格式
    • 接口
  • 编码h264
  • 截断视频
    • seek操作
  • 封装、解封装类 XDemux

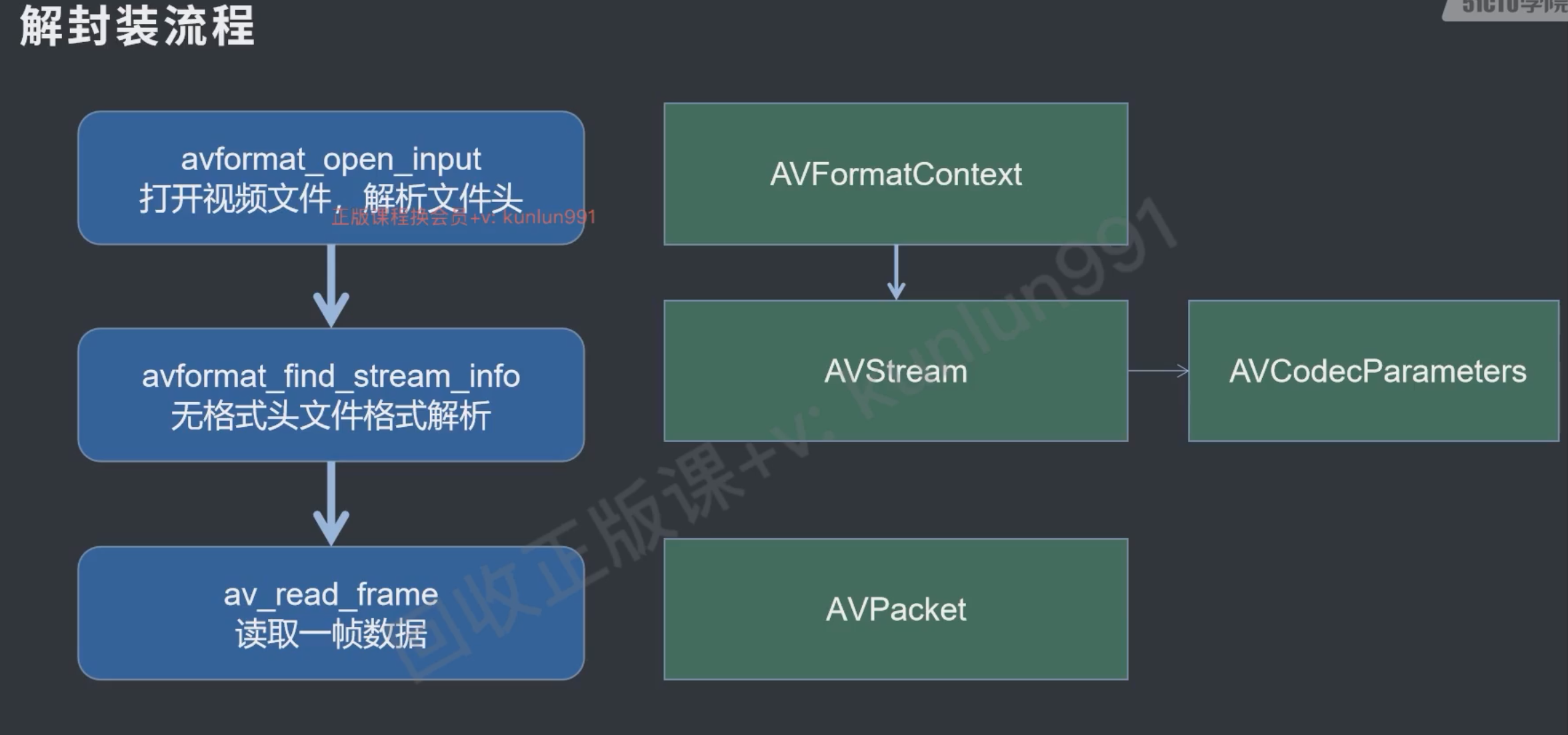

解封装

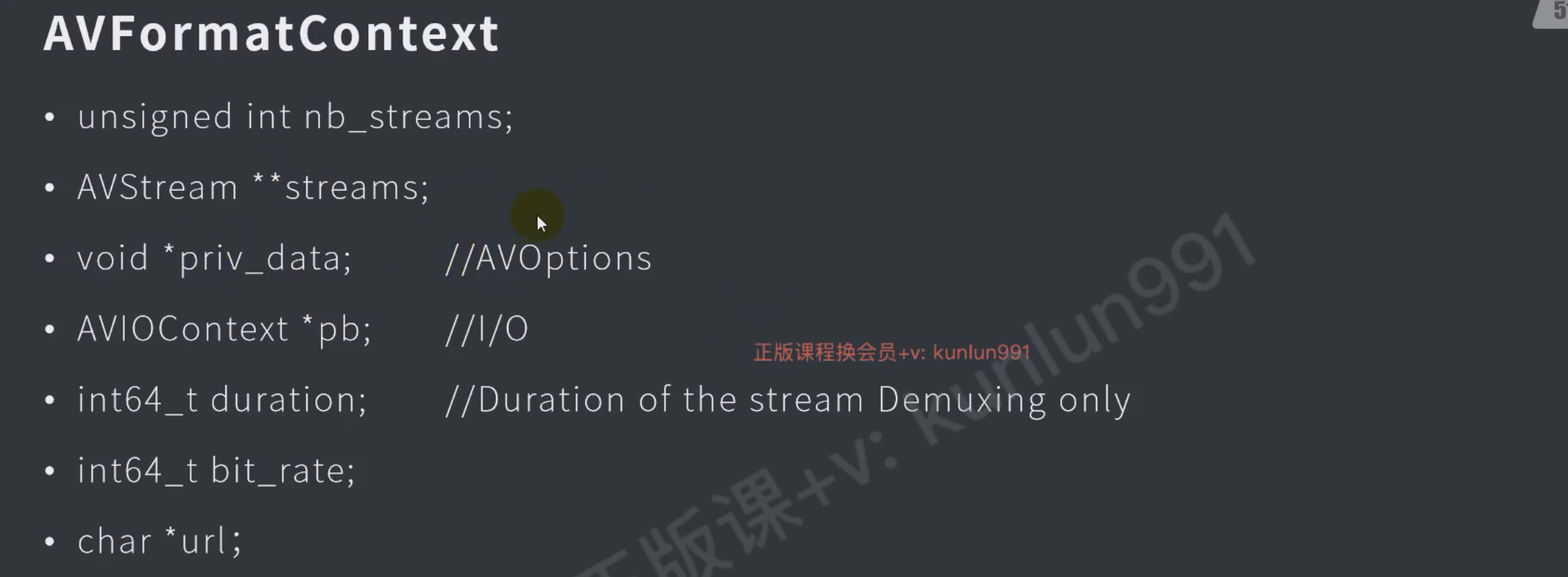

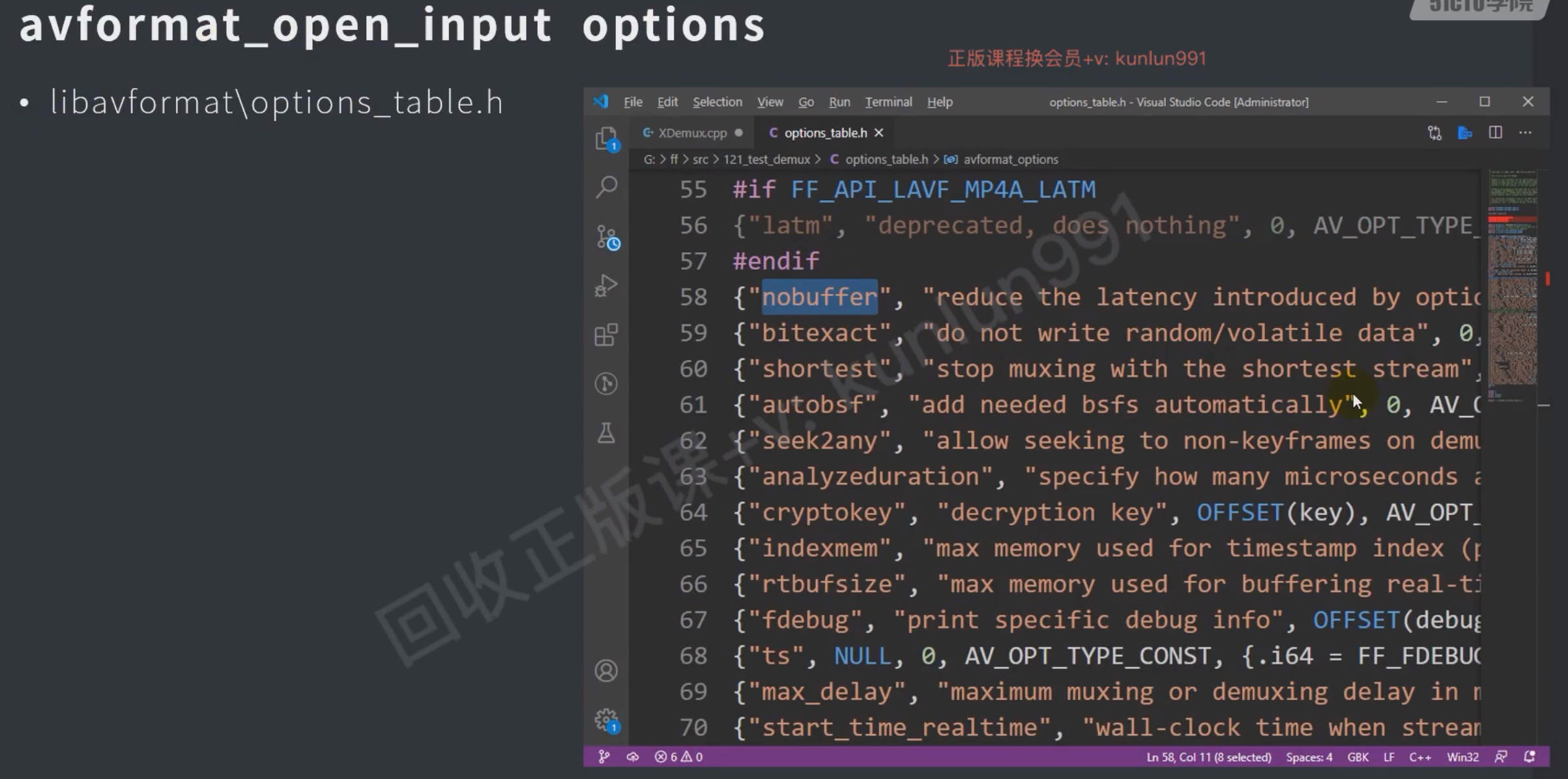

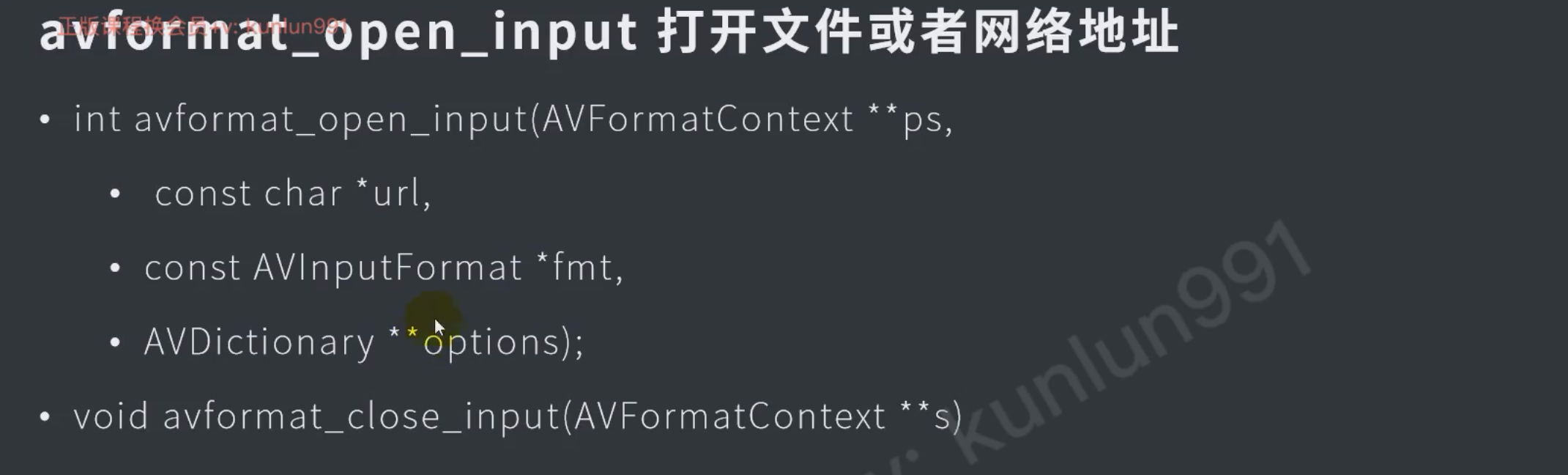

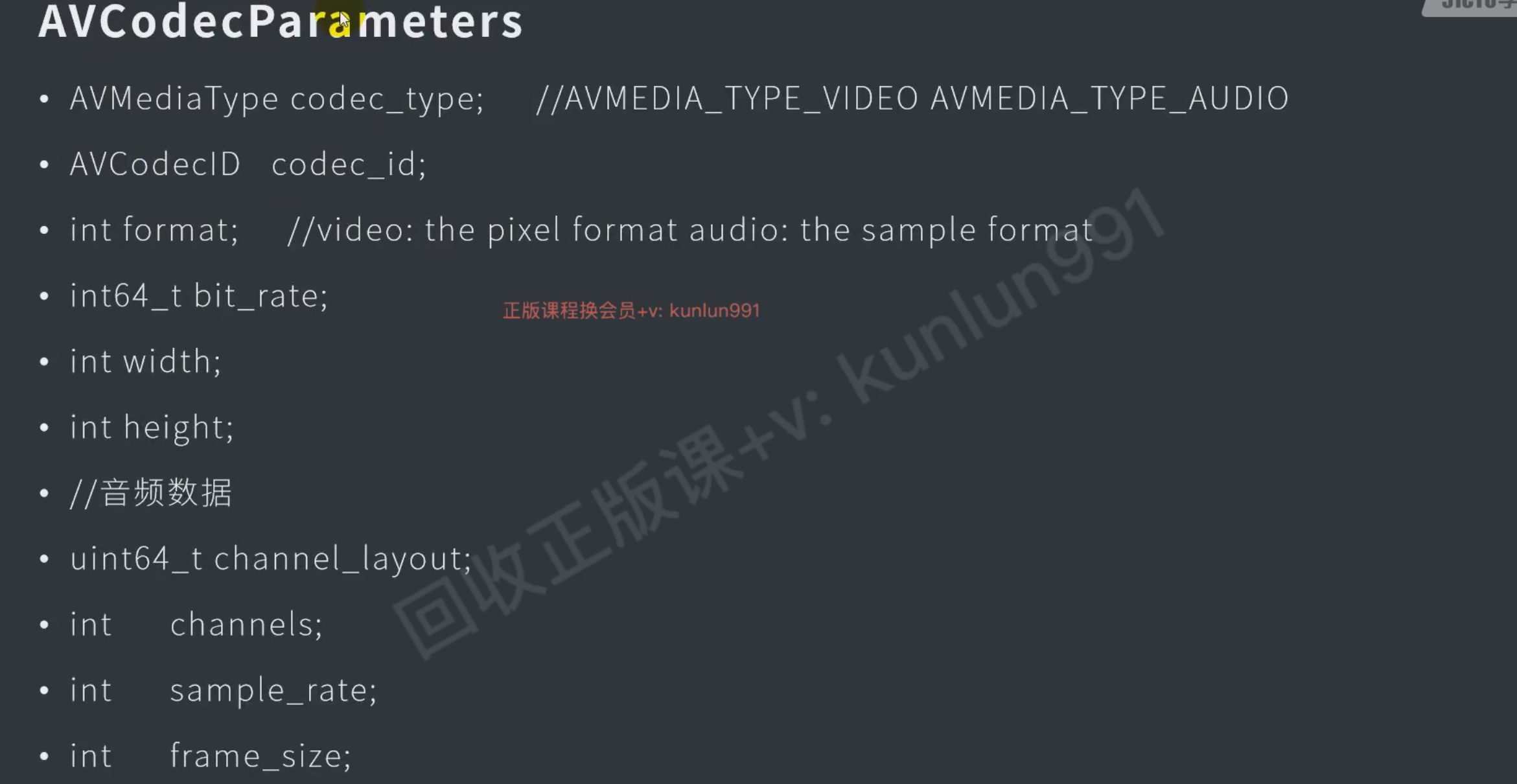

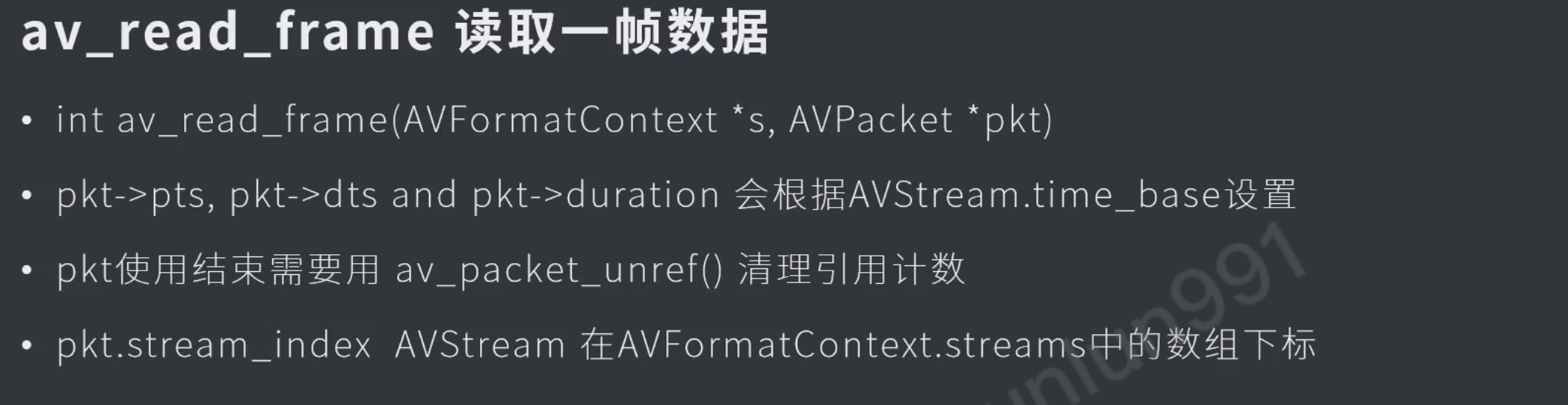

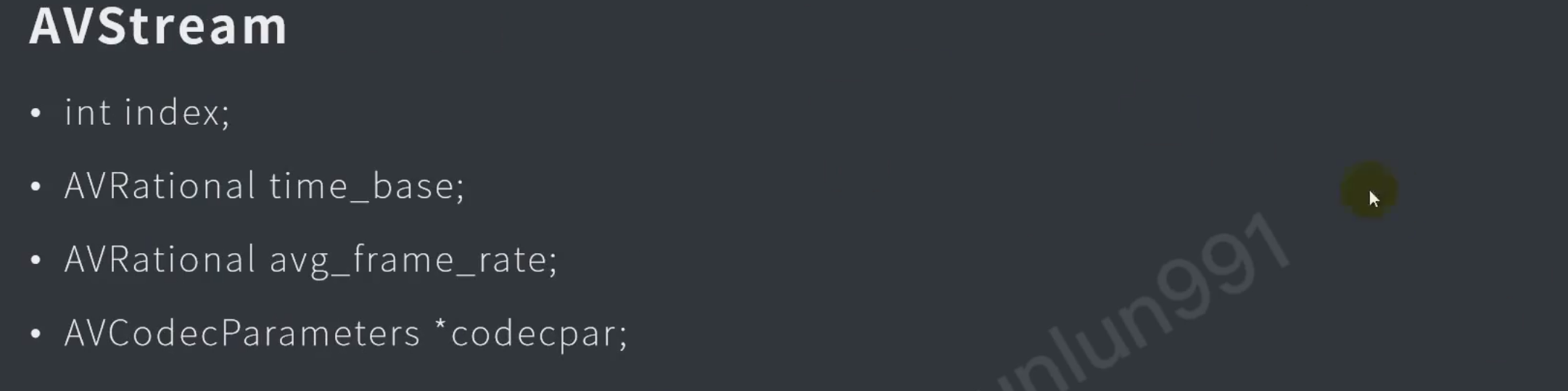

接口


b帧的pts和dts不同

解封装实例

解封装+解码+渲染

FFmpeg解码错误： No start code is found，Error splitting the input into NAL units.解决办法。-CSDN博客
