庄晓栋2025/12/26大约 9 分钟

上周回顾

h264的编解码（软、硬解码）
像素格式的变换

本周计划

把h264封装成mp4格式（封装与重封装）
rtsp的封装与解封装

本周记录

封装与解封装

#daily/25/10/27

mp4格式

h264编码的sps中存放了如 width height pix_format等信息，不用像播放yuv420p视频一样指定宽高

ffplay -i ./640_360_30.yuv -video_size 640x360
ffplay -i ./640_360_30.h264

压缩成h264后，虽然也不用指定宽高就能播放，但是

h264只有视频流
h264不能seek

mp4可以视作一个容器

可以同时存放视频编码（h264）+音频编码（aac）
支持http协议

解封装

libavformat 库

解封装接口

AVFormatContext* context_fmt = nullptr;

// 打开输入封装器，会调用avformat_alloc_context分配空间，需要提供一个指针
avformat_open_input(&context_fmt,PATH_MP4,NULL,NULL);

// 获取媒体信息
avformat_find_stream_info(context_fmt, NULL);

// 打印封装信息
av_dump_format(context_fmt,0,PATH_MP4,0);

// 将封装信息拷贝到上下文
avcodec_parameters_to_context(context_dec, vs->codecpar);

// 读取封装的音视频编码
av_read_frame(context_fmt, pkt);

解封装后渲染

具体参考 019test_demux_render

while(true)
{
	// 读取到压缩帧后直接就发送就可以了
	re = av_read_frame(context_fmt, pkt);

	// 处理视频
	if (vs && pkt->stream_index == vs->index) {
		re = avcodec_send_packet(context_dec,pkt); // 发送编码帧
		if (re != 0) break;

		while (true)
		{
			re = avcodec_receive_frame(context_dec,frame); // 接收原始帧
			if (re != 0) break;

			cout << "frame pts :" << frame->pts << endl;
			view->Draw(
				frame->data[0], frame->linesize[0],
				frame->data[1], frame->linesize[1],
				frame->data[2], frame->linesize[2]
			);
			this_thread::sleep_for(chrono::milliseconds(10));
		}
	}
}

封装

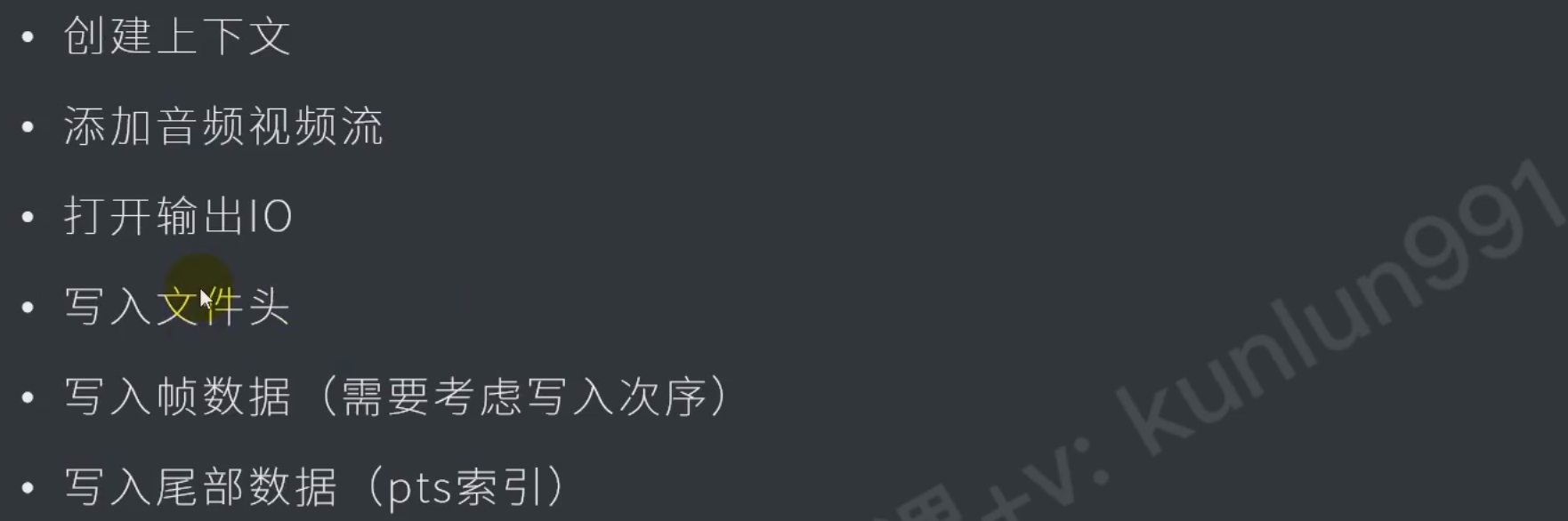

封装接口

具体参考 020test_h264_remux

avformat_alloc_output_context2  // 上下文
avformat_new_stream             // 创建流
avio_open                       // 打开输出io
avcodec_parameters_copy         // 将参数拷贝到封装信息中
avformat_write_header           // 写入文件头

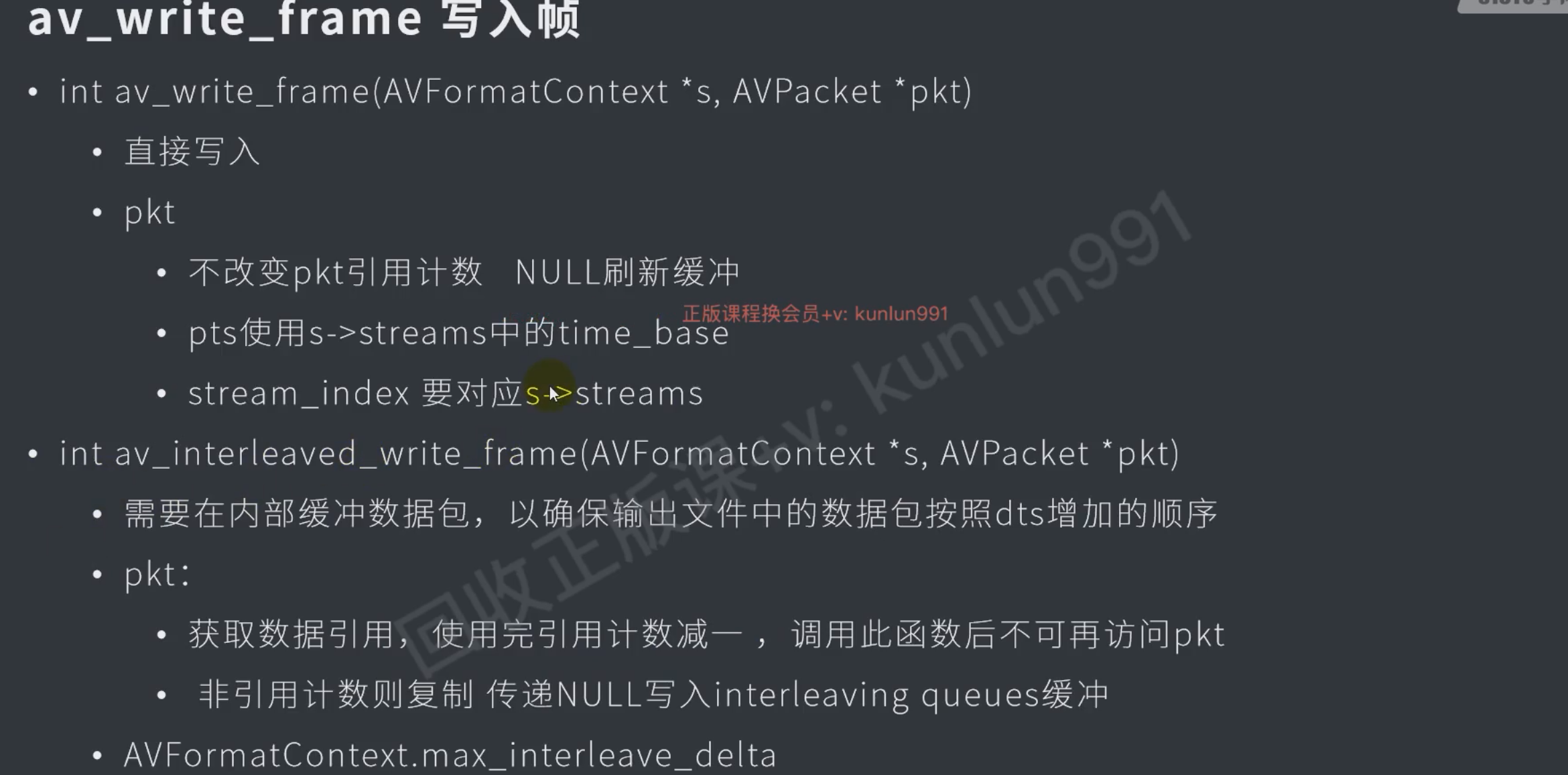

av_interleaved_write_frame      // 写入压缩帧，会自动释放pkt
av_write_trailer                // 写入文件结尾
avformat_close_input            // 关闭输入
avio_closep                     // 关闭io口

pts计算

pts=这一帧解码的时间点
dts=这一帧显示的时间点

sec / time_base = pts

练习：重封装mp4，截断后10s

#daily/25/10/28

具体参考 022test_truncate_10ms

#include <iostream>

extern "C"
{
#include "libavformat/avformat.h"
#include "libavutil/avutil.h"
#include "libavcodec/avcodec.h"
}
#include "../xvideoview/xvideoview.h"
#include "../xvideoview/xdecode.h"

#pragma comment(lib,"avformat.lib")
#pragma comment(lib,"avutil.lib")
#pragma comment(lib,"avcodec.lib")
#pragma comment(lib,"../../bin/Win32/Release/xvideoview.lib")

using namespace std;

#define PATH_MP4 "C:\\Users\\Shelton\\Workspaces\\code\\vs\\study_ffmpeg\\assets\\640_360_30.mp4"
#define PATH_OUT "C:\\Users\\Shelton\\Workspaces\\code\\vs\\study_ffmpeg\\assets\\out.mp4"

void PrintErr(int re)
{
	char buf[128];
	av_strerror(re,buf,sizeof(buf));
	cout << buf << endl;
}

#define CERR(re)  do{if (re != 0) {PrintErr(re); return -1;}}while(0)

int main()
{
	int re = 0;
	AVFormatContext* context_fmt_in = nullptr;
	AVFormatContext* context_fmt_out = nullptr;
	AVStream* vs = nullptr;
	AVStream* as = nullptr;

	//////////////////////////////////////////////////////////////////////////////
	//		解封装 PATH_MP4
	//////////////////////////////////////////////////////////////////////////////

	re = avformat_open_input(&context_fmt_in,PATH_MP4,NULL,NULL);
	CERR(re);

	re = avformat_find_stream_info(context_fmt_in,NULL); // 获取流媒体详细信息
	CERR(re);

	av_dump_format(context_fmt_in,NULL,PATH_MP4,NULL);

	for (int i = 0; i < context_fmt_in->nb_streams; i++)
	{
		if (context_fmt_in->streams[i]->codecpar->codec_type == AVMEDIA_TYPE_VIDEO)
			vs = context_fmt_in->streams[i];
		else if (context_fmt_in->streams[i]->codecpar->codec_type == AVMEDIA_TYPE_AUDIO)
			as = context_fmt_in->streams[i];
	}

	//////////////////////////////////////////////////////////////////////////////
	//		重封装 PATH_OUT
	//////////////////////////////////////////////////////////////////////////////

	AVPacket* pkt = av_packet_alloc();

	// 创建输出上下文
	re = avformat_alloc_output_context2(&context_fmt_out,NULL,NULL, PATH_OUT);
	CERR(re);

	// 创建音视频流
	//auto enc = avcodec_find_encoder(vs->codecpar->codec_id);
	AVStream* vs_out = avformat_new_stream(context_fmt_out, NULL);
	AVStream* as_out = avformat_new_stream(context_fmt_out, NULL);

	// 打开输出io
	AVIOContext* context_avio = context_fmt_out->pb;
	re = avio_open(&context_fmt_out->pb,PATH_OUT, AVIO_FLAG_WRITE);
	CERR(re);

	if (vs) {
		vs_out->time_base = vs->time_base;
		re = avcodec_parameters_copy(vs_out->codecpar,vs->codecpar); // 将输入的mp4文件的信息拷贝到要输入的mp4中
		CERR(re);
	}
	if (as) {
		as_out->time_base = as->time_base;
		re = avcodec_parameters_copy(as_out->codecpar,as->codecpar); // 将输入的mp4文件的信息拷贝到要输入的mp4中
		CERR(re);
	}

	// 写入输出头信息
	re = avformat_write_header(context_fmt_out,NULL);
	CERR(re);

	int cnt = 0;
	while (true)
	{
		re = av_read_frame(context_fmt_in,pkt); // 读取输入文件的pkt
		if (re != 0) break;

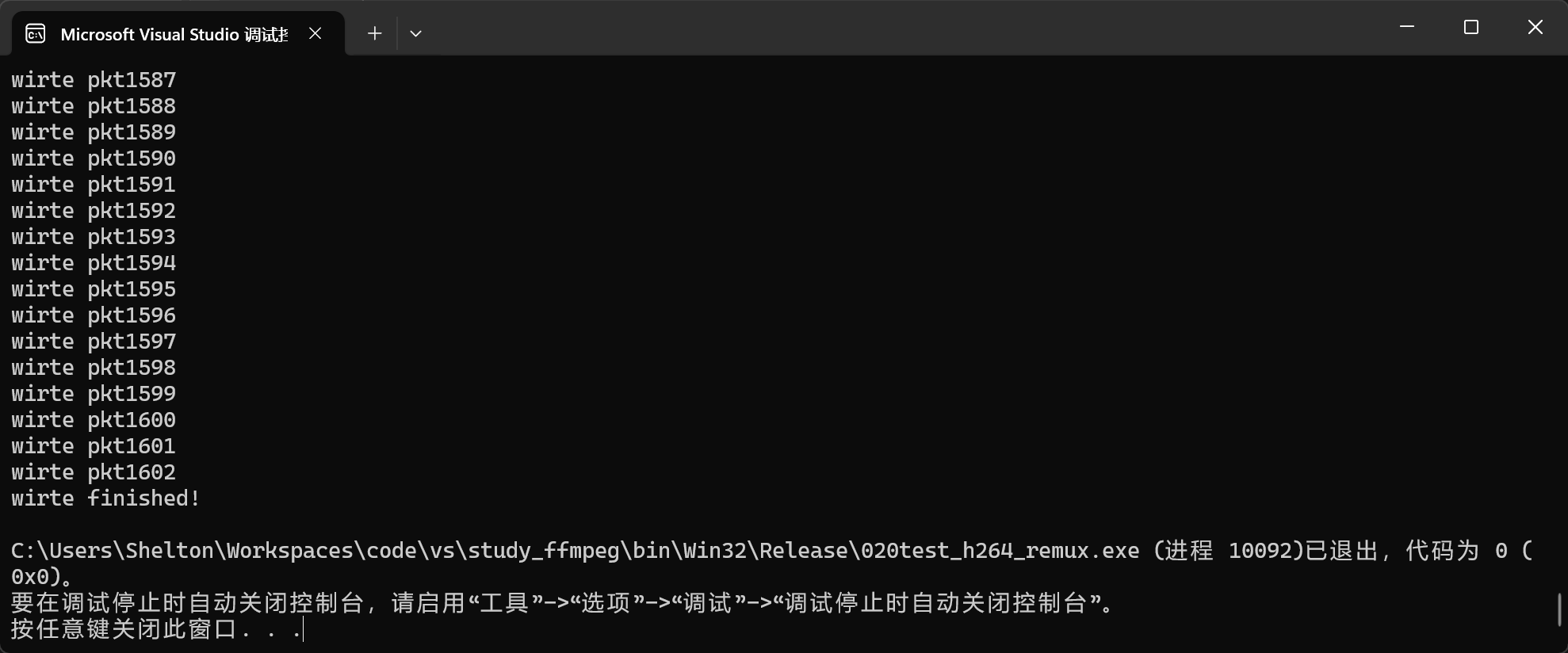

		cout << "wirte pkt" << cnt++ << endl;

		// 写入时音视频流
		re = av_interleaved_write_frame(context_fmt_out, pkt);
		if (re != 0) break;
	}

	// 写入输出结束信息
	re = av_write_trailer(context_fmt_out);
	CERR(re);

	cout << "wirte finished!" << endl;

	avformat_close_input(&context_fmt_in);
	avformat_close_input(&context_fmt_out);
	avio_close(context_avio);
}

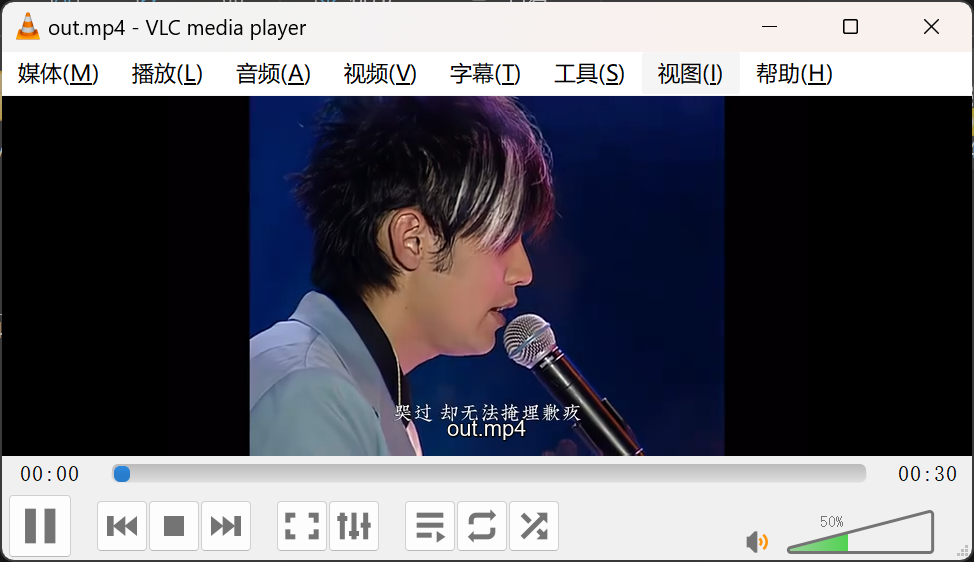

截断10s

#daily/25/10/29

视频开头移动到第10秒

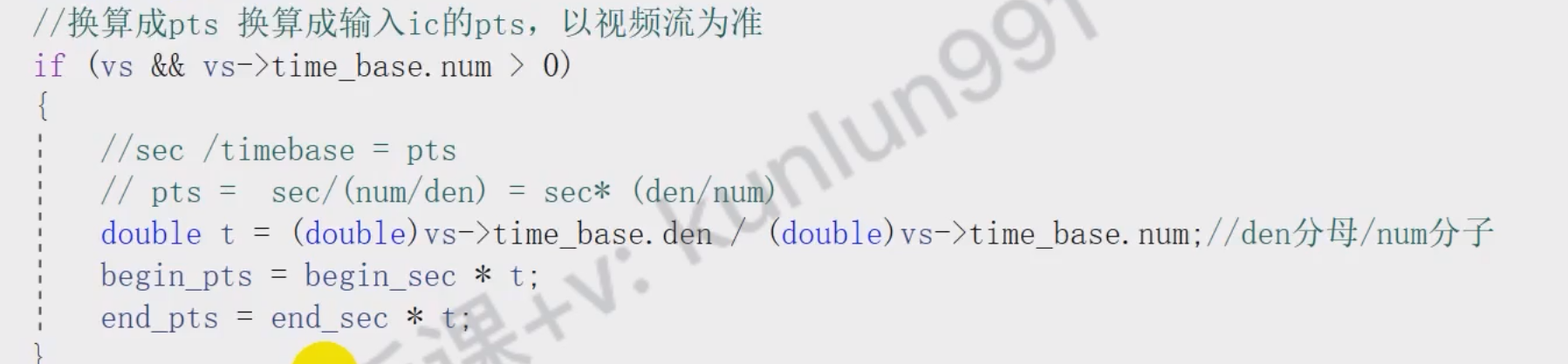

// 截断处理，计算pts
long long sec_begin = 10.0;
long long sec_end = 20.0;
auto sec = sec_end - sec_begin;
int pts_begin_video = 0;	// 截断视频的开始时间
int pts_end_video = 0;		// 截断视频的结束时间
int pts_begin_audio = 0;	// 截断音频的开始时间
int pts_end_audio = 0;		// 截断视频的结束时间

if (vs && vs->time_base.den > 0) {
	auto time_base_of_1 = vs->time_base.den / vs->time_base.num; // num 分子， den 分母
	// pts = sec / time_base
	pts_begin_video = sec_begin * time_base_of_1;
	pts_end_video = sec_end * time_base_of_1;
}
if (as && as->time_base.den > 0) {
	auto time_base_of_1 = as->time_base.den / as->time_base.num; // num 分子， den 分母
	// pts = sec / time_base ==> sec = time_base * pts
	pts_begin_audio = sec_begin * time_base_of_1;
	pts_end_audio = sec_end * time_base_of_1;
}

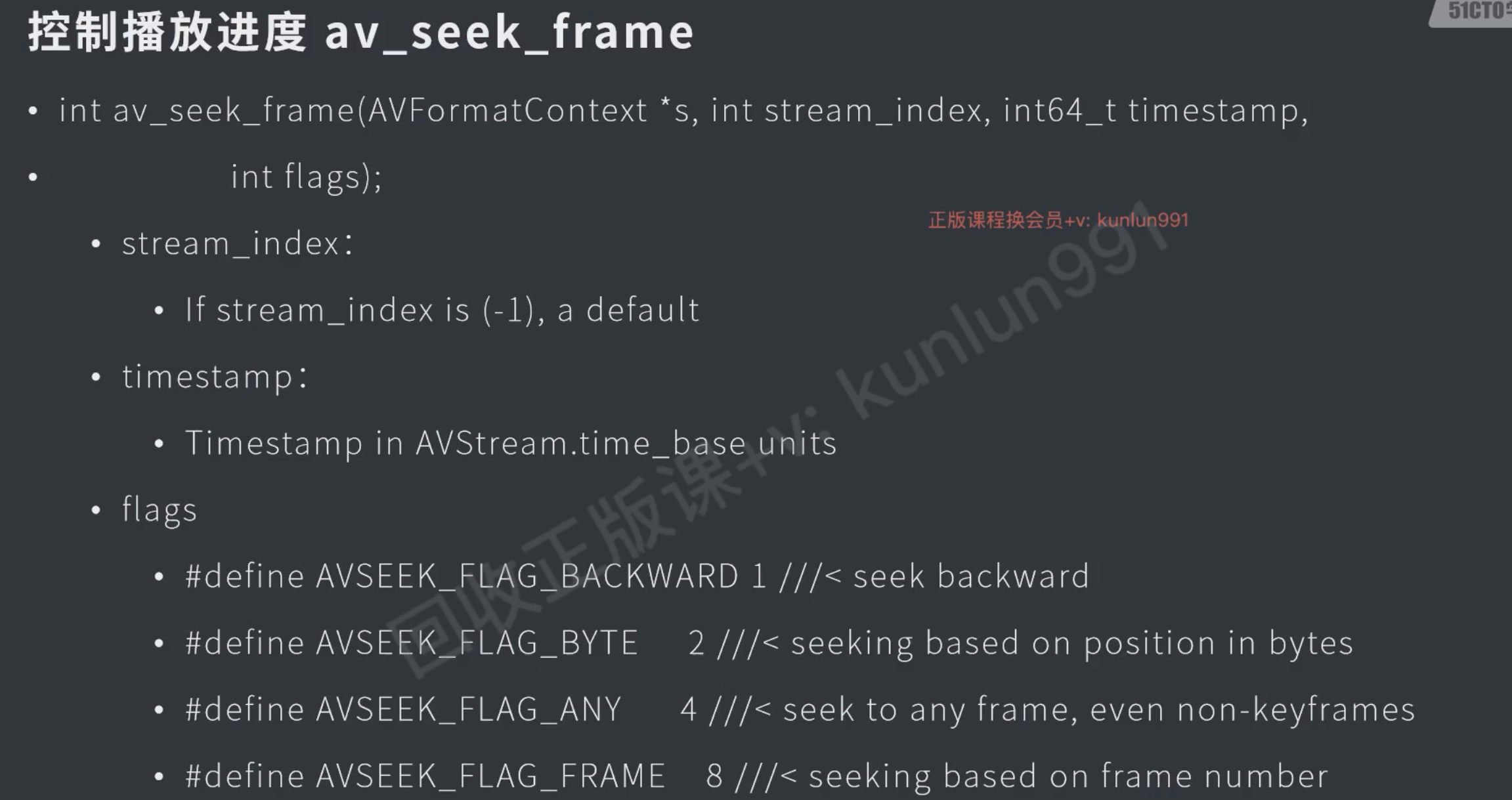

re = av_seek_frame(context_fmt_in,vs->index,pts_begin_video,AVSEEK_FLAG_FRAME| AVSEEK_FLAG_BACKWARD);

视频第20秒以后的不写入

	while (true)
	{
		re = av_read_frame(context_fmt_in,pkt); // 读取输入文件的pkt
		if (re != 0) break;

		// 视频从超过20秒不写入，退出
		if (pkt->pts >= pts_end_video) {
			continue;
		}

		// 写入时音视频流
		re = av_interleaved_write_frame(context_fmt_out, pkt);
		if (re != 0) break;
	}

没有声音

#done

主要原因是因为，音频的pts和视频的pts不同步，接收的pkt包只有一个pts，但这个pkt包可能是音频的，也可能是视频的。

这里计算出截断部分：音频起始的pts、视频起始的pts

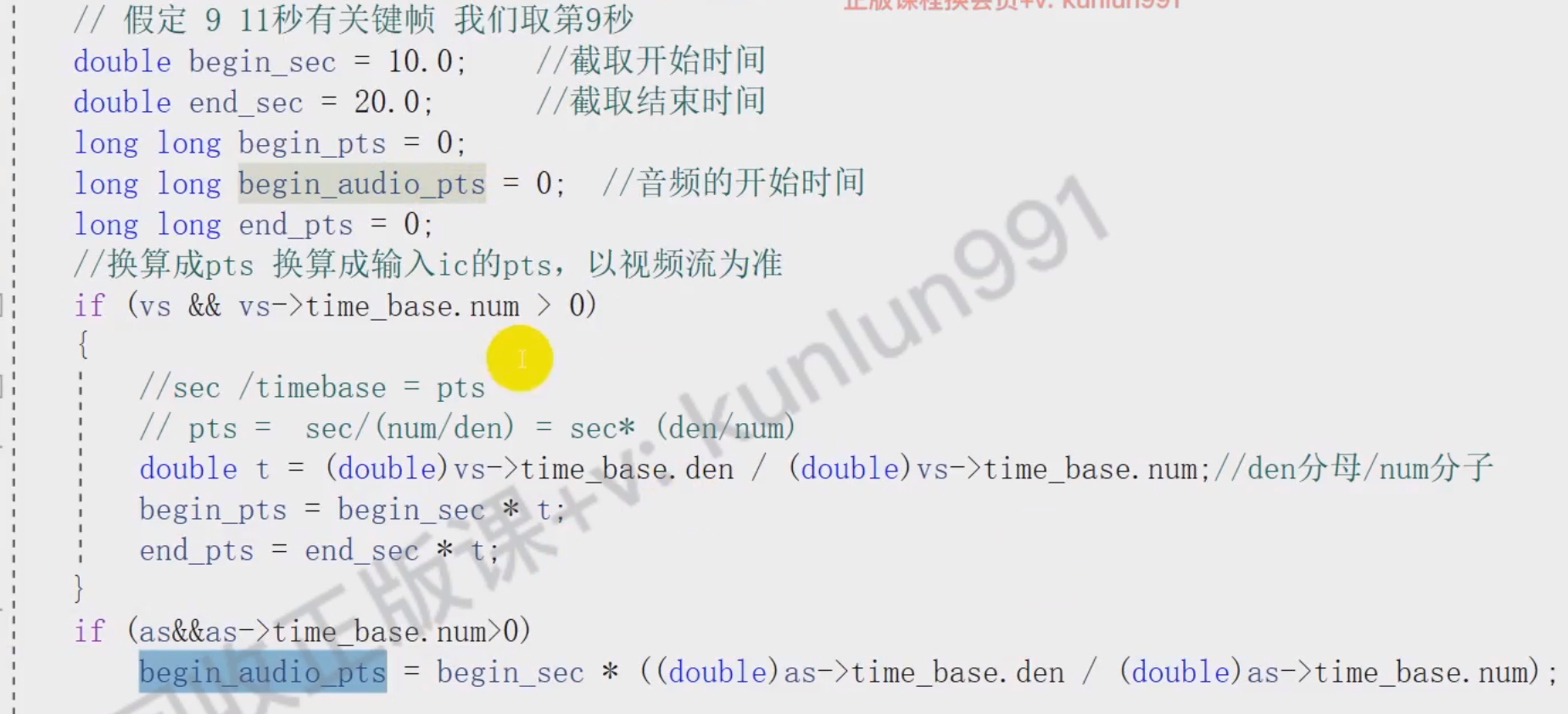

// 截断处理，计算pts
long long sec_begin = 10.0;
long long sec_end = 20.0;
long long pts_begin_audio = 0;	// 截断音频流起始pts
long long pts_begin_video = 0;	// 截断视频流起始pts
long long pts_end_video = 0;		// 截断视频流结束pts，音频以视频为准


if (vs_in && vs_in->time_base.den > 0) {
	auto time_base_of_1 = vs_in->time_base.den / vs_in->time_base.num; // num 分子， den 分母
	// pts = sec / time_base
	pts_begin_video = sec_begin * time_base_of_1;
	pts_end_video = sec_end * time_base_of_1;
}
if (as_in && as_in->time_base.den > 0) {
	auto time_base_of_1 = as_in->time_base.den / as_in->time_base.num; // num 分子， den 分母
	pts_begin_audio = sec_begin * time_base_of_1;
}

由于av_seek_frame只能处理一个流，所以这里选择视频

音频部分通过pts的偏移量 pkt->pts < pts_begin_audio 来判断10s后的音频，20s时会因为视频break一起退出接收pkt包的
至于重新计算写入pkt的pts、dts、duration是因为兼容性的需求，其实是可以直接播放的

// 视频流开头移动到第10秒
re = av_seek_frame(context_fmt_in,vs_in->index,pts_begin_video,AVSEEK_FLAG_FRAME| AVSEEK_FLAG_BACKWARD);
CERR(re);

long long pts_offset_video = -1;
long long pts_offset_audio = -1;

while (true)
{
	re = av_read_frame(context_fmt_in,pkt); // 读取输入文件的pkt
	if (re != 0) break;

	// 重新分配数据包的pts、dts、duration
	if (vs_in && pkt->stream_index == vs_in->index) // 视频
	{
		// 视频从超过20秒的部分不写入，退出
		if (pkt->pts > pts_end_video) {
			av_packet_unref(pkt);
			break;
		}

		if (pts_offset_video == -1) {
			pts_offset_video = pts_begin_video; // 更新当前偏移量
			cout << "first video pts = " << pts_offset_video << endl;
		}

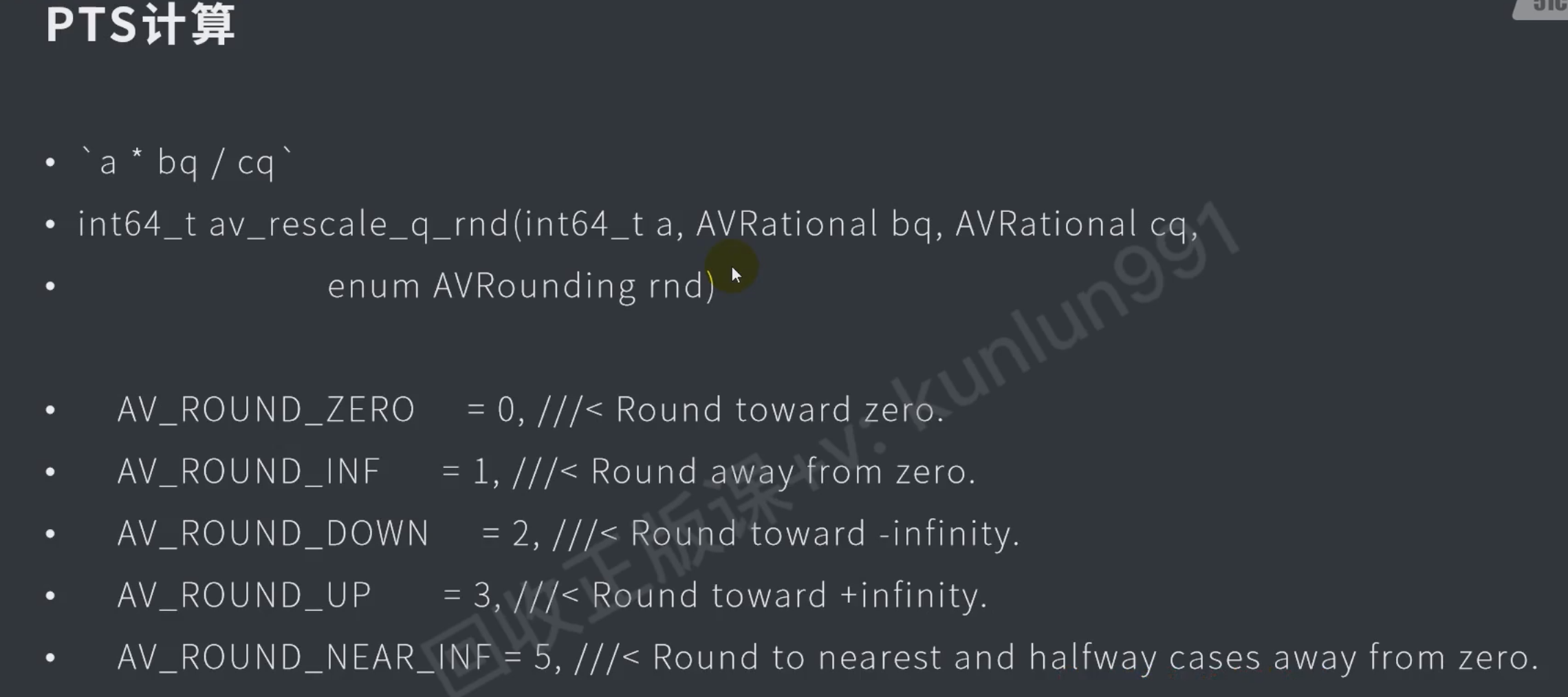

		// 重新写入pts、dts、duration（这一步主要是为了兼容性）
		pkt->pts = av_rescale_q_rnd(pkt->pts - pts_offset_video, vs_in->time_base, vs_out->time_base, (AVRounding)(AV_ROUND_INF | AV_ROUND_PASS_MINMAX));
		pkt->dts = av_rescale_q_rnd(pkt->dts - pts_offset_video, vs_in->time_base, vs_out->time_base, (AVRounding)(AV_ROUND_INF | AV_ROUND_PASS_MINMAX));
		pkt->duration = av_rescale_q(pkt->duration, vs_in->time_base, vs_out->time_base);
		pkt->pos = -1;
		pkt->stream_index = vs_out->index;
	}

	else if (as_in && pkt->stream_index == as_in->index) // 音频
	{
		// 接收第一个视频数据包后才接收处理音频数据包
		if (pts_offset_video == -1 || pkt->pts < pts_begin_audio) {
			continue;
		}
		if (pts_offset_audio == -1) {
			pts_offset_audio = pts_begin_audio;
		}

		// 重写pts、dts、duration
		pkt->pts = av_rescale_q_rnd(pkt->pts - pts_offset_audio, as_in->time_base, as_out->time_base, (AVRounding)(AV_ROUND_INF | AV_ROUND_PASS_MINMAX));
		pkt->dts = av_rescale_q_rnd(pkt->dts - pts_offset_audio, as_in->time_base, as_out->time_base, (AVRounding)(AV_ROUND_INF | AV_ROUND_PASS_MINMAX));
		pkt->duration = av_rescale_q(pkt->duration, as_in->time_base, as_out->time_base);
		pkt->pos = -1;
		pkt->stream_index = as_out->index;
	}
}

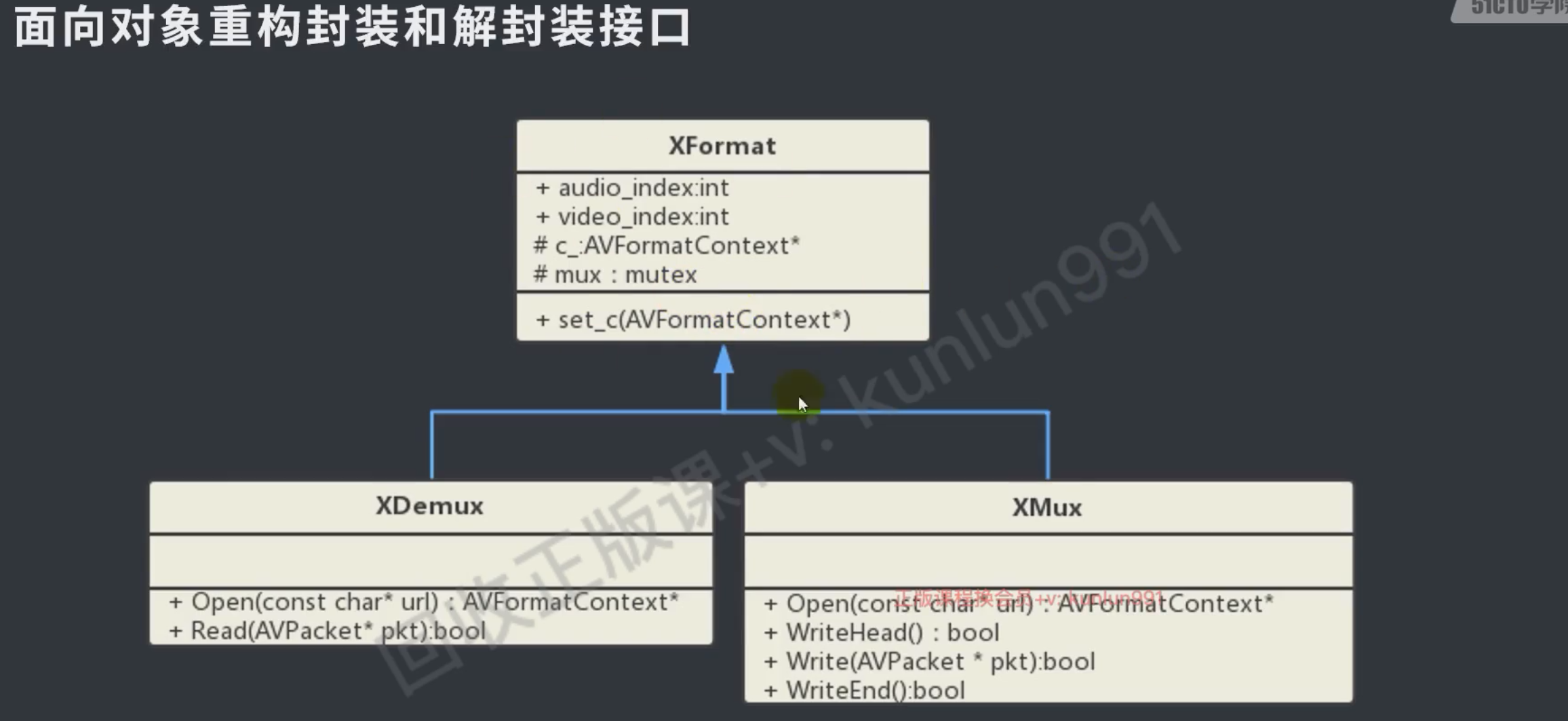

封装XFormat、XMux、XRemux

#daily/25/10/30

具体参考 022test_xdemux_xmux

练习：解封装解码h264 修改尺寸编码h265 封装

具体查看 023test_encode_h265_xmux

一直出现`stream[0]` 空指针问题的原因

open 中有nb_stream个数是 2，但调用 set_param 的时候 nb_stream 个数却是0，而且 `streams[0] = nullptr ``

是因为之前调用了 set_context 这个函数中释放了原有的context，又重新创建了一个context

pkt包写不到输出中

因为 pts 没有处理好

// 截断处理，计算pts
long long pts_begin_audio = 0;	// 截断音频流起始pts
long long pts_begin_video = 0;	// 截断视频流起始pts
long long pts_end_video = 0;	// 截断视频流结束pts，音频以视频为准
long long pts_offset = -1;		// pts偏移量

// num 分子， den 分母
// pts = sec / timebase
if (xdemux.video_index() >= 0) {
	pts_begin_video = sec_begin * xdemux.timebase_video().den / xdemux.timebase_video().num ;
	pts_end_video = sec_end * xdemux.timebase_video().den / xdemux.timebase_video().num;
}
if (xdemux.audio_index() >= 0) {
	pts_begin_audio = sec_begin * xdemux.timebase_audio().den / xdemux.timebase_audio().num ;
}

音频没有声音

#daily/25/10/31

pts不对，不能和视频用同一个偏移量，音频有自己的offet

// 截断处理，计算pts
long long pts_begin_audio = 0;	// 截断音频流起始pts
long long pts_begin_video = 0;	// 截断视频流起始pts
long long pts_end_video = 0;	// 截断视频流结束pts，音频以视频为准

// num 分子， den 分母
// pts = sec / timebase
if (xdemux.video_index() >= 0) {
	pts_begin_video = sec_begin * xdemux.timebase_video().den / xdemux.timebase_video().num ;
	pts_end_video = sec_end * xdemux.timebase_video().den / xdemux.timebase_video().num;
}
if (xdemux.audio_index() >= 0) {
	pts_begin_audio = sec_begin * xdemux.timebase_audio().den / xdemux.timebase_audio().num ;
}

// ...

// 音频帧
else if (pkt->stream_index == xdemux.audio_index())
{
	// 接收第一个视频数据包后才接收处理音频数据包
	if (pkt->pts < pts_begin_audio) {
		continue;
	}

	// 重新分配数据包的pts、dts、duration
	xmux.UpdatePkt(pkt, pts_begin_audio,xdemux.timebase_audio());

	cout << "audio dts = " << pkt->dts << endl;
	xmux.Write(pkt);
}

bool XMux::UpdatePkt(AVPacket *pkt, long long pts_offset, XRational timebase_in)
{
	unique_lock<mutex> lock(mut_); // 线程安全
	if (!context_) return false;

	AVStream* stream_out = context_->streams[pkt->stream_index];

	AVRational timebase_in_av;
	timebase_in_av.den = timebase_in.den;
	timebase_in_av.num = timebase_in.num;

	// 重新写入pts、dts、duration（这一步主要是为了兼容性）
	pkt->pts = av_rescale_q_rnd(pkt->pts - pts_offset, timebase_in_av, stream_out->time_base, (AVRounding)(AV_ROUND_INF | AV_ROUND_PASS_MINMAX));
	pkt->dts = av_rescale_q_rnd(pkt->dts - pts_offset, timebase_in_av, stream_out->time_base, (AVRounding)(AV_ROUND_INF | AV_ROUND_PASS_MINMAX));
	pkt->duration = av_rescale_q(pkt->duration, timebase_in_av, stream_out->time_base);
	pkt->pos = -1;
	pkt->stream_index = stream_out->index;

	return true;
}

编码一直send失败

其实是编码器打开失败导致的，这个原因是 context_enc->time_base 没有设置，

编码器至少设置5个参数

context_enc->width
context_enc->height
context_enc->pix_fmt
context_enc->thread_count
context_enc->time_base

//////////////////////////////////////////////////////////////////////////////
//		编码初始化
//////////////////////////////////////////////////////////////////////////////

XEncode xenc;
auto context_enc = xenc.Create(AV_CODEC_ID_HEVC, true); // 创建编码器
//context_enc->width = context_fmt_in->streams[xdemux.video_index()]->codecpar->width;
//context_enc->height = context_fmt_in->streams[xdemux.video_index()]->codecpar->height;
context_enc->width = width_dst;
context_enc->height = height_dst;
context_enc->pix_fmt = (AVPixelFormat)context_fmt_in->streams[xdemux.video_index()]->codecpar->format;
context_enc->thread_count = 16;
context_enc->time_base.den = xdemux.timebase_video().den;
context_enc->time_base.num = xdemux.timebase_video().num;
xenc.SetContextOption("preset", "medium");
xenc.SetContextOption("crf", "28");
//avcodec_parameters_from_context(context_fmt_in->streams[xdemux.video_index()]->codecpar, context_enc);
xenc.SetContext(context_enc);
xenc.Open();

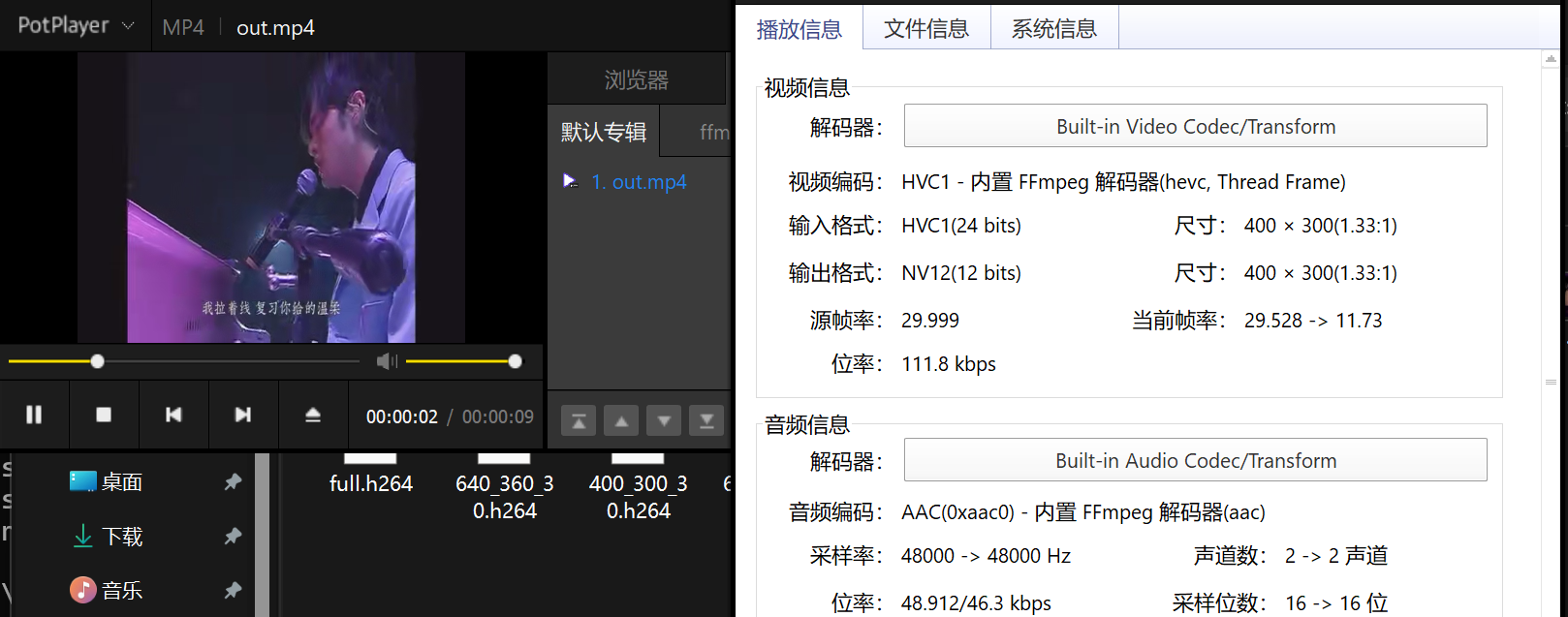

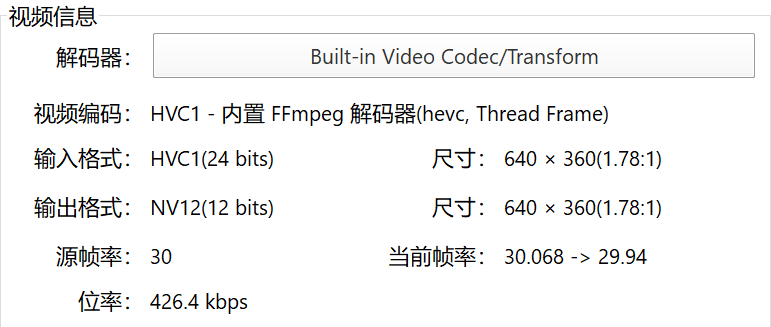

编码后的视频流还是显示h264

原因是将解封装的视频参数直接拷贝给到了封装中，解封装的格式是h264，但后面转码成h265了，所以要使用avcodec_parameters_from_context这个接口，把编码器中的视频参数拷贝到封装中

AVPacket* pkt = av_packet_alloc();
XMux xmux;
auto context_fmt_out = xmux.Open(argv[2]); // 输出上下文

auto vs_in = context_fmt_in->streams[xdemux.video_index()];
auto as_in = context_fmt_in->streams[xdemux.audio_index()];
auto vs_out = context_fmt_out->streams[xdemux.video_index()];
auto as_out = context_fmt_out->streams[xdemux.audio_index()];

if (xdemux.video_index() >= 0)
{
	// 拷贝h265编码的编码参数, 拷贝到封装上下文中
	avcodec_parameters_from_context(vs_out->codecpar, context_enc);
	//xmux.CopyParams(xmux.video_index(), vs_in->codecpar);
}
if (xdemux.audio_index() >= 0)// 这里只做了视频的转码，所以音频使用源文件的参数就可以了
{
	// 拷贝mp4视频解封装的编码参数, 拷贝到封装上下文中
	xmux.CopyParams(xmux.audio_index(), as_in->codecpar);
}

正确的h265的视频流解码信息显示

变换视频帧大小后pts不一致

因为 frame 和 frame_dst 不是同一个buf，所以需要把frame中的信息同步到frame_dst中，
通过这个接口 av_frame_copy_props(frame_dst, frame);

// scale
av_frame_copy_props(frame_dst, frame);
auto context_sws = sws_getCachedContext(
	NULL,
	frame->width,frame->height,(AVPixelFormat)frame->format,
	width_dst,height_dst, (AVPixelFormat)frame->format,
	SWS_BILINEAR,
	0,0,0
);

sws_scale(
	context_sws,
	frame->data,frame->linesize,0,frame->height,
	frame_dst->data,frame_dst->linesize
);

auto pkt_recv = xenc.Encode(frame_dst); // 编码h265
if (pkt_recv) {
	cout << "video pts = " << pkt_recv->pts << endl;
	xmux.Write(pkt_recv);
	av_packet_free(&pkt_recv);
}

swscale视频大小后，封装后，画面大小还是640x360

因为封装的视频参数中，使用的是编码的视频参数，但编码的参数设置的是解封装获得的宽高，改成目标宽高就可以了

//////////////////////////////////////////////////////////////////////////////
//		编码初始化
//////////////////////////////////////////////////////////////////////////////

XEncode xenc;
auto context_enc = xenc.Create(AV_CODEC_ID_HEVC, true); // 创建编码器
//context_enc->width = context_fmt_in->streams[xdemux.video_index()]->codecpar->width;
//context_enc->height = context_fmt_in->streams[xdemux.video_index()]->codecpar->height;
context_enc->width = width_dst;
context_enc->height = height_dst;
context_enc->pix_fmt = (AVPixelFormat)context_fmt_in->streams[xdemux.video_index()]->codecpar->format;
context_enc->thread_count = 16;
context_enc->time_base.den = xdemux.timebase_video().den;
context_enc->time_base.num = xdemux.timebase_video().num;
xenc.SetContextOption("preset", "medium");
xenc.SetContextOption("crf", "28");
//avcodec_parameters_from_context(context_fmt_in->streams[xdemux.video_index()]->codecpar, context_enc);
xenc.SetContext(context_enc);
xenc.Open();
