I2C协议
Inter-Intergrated Circuit Bus 集成电路总线
作用
- 多个ic间相互通信
特点

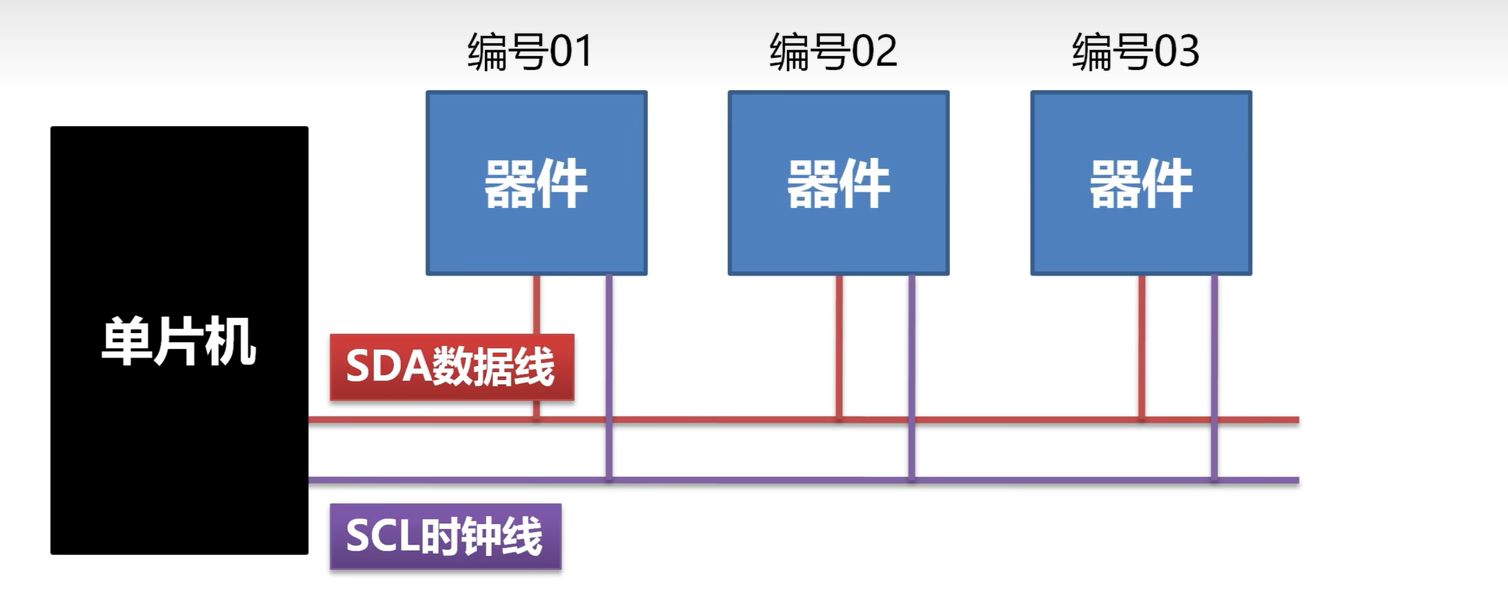

- 占用接口少：只有SCL 和 SDA线
- 串行的，所有从机都用一根SDA线连接
- 可变速通信：时钟线的高低电平的切换频率可以控制
- 一主多从机：从机有7位地址构成，至多可连接111个器件
- 理论上是2^7=128个，但有一些预留地址

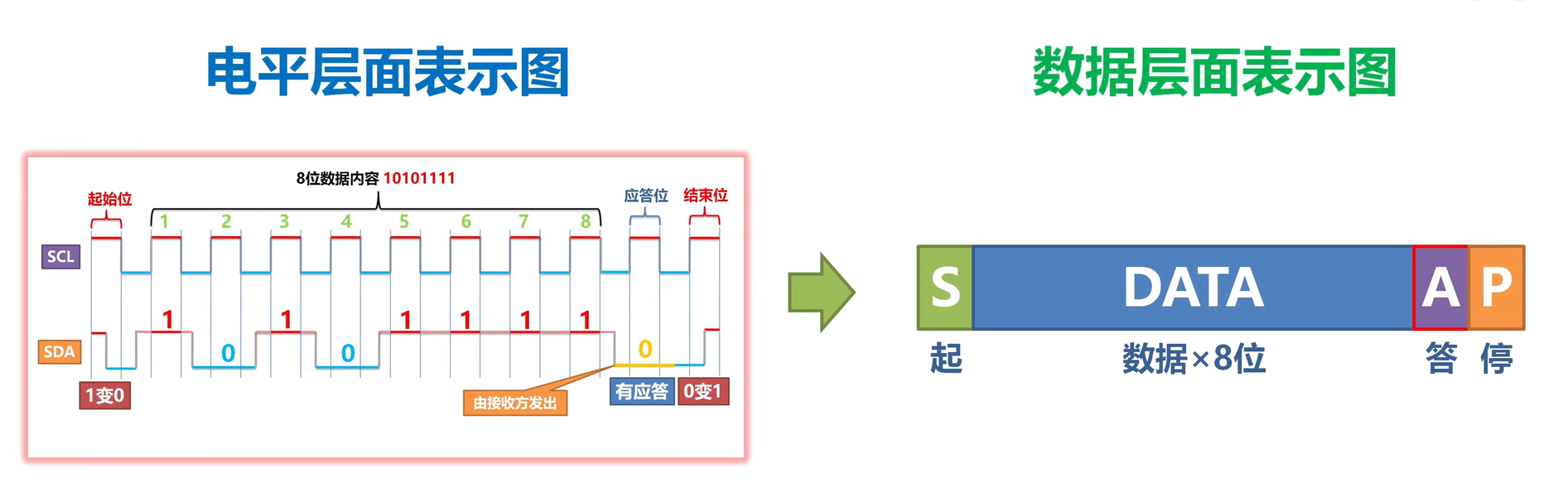

原理
- SCL的高电平时，SDA的数据才有效
- 上电默认，SDA和SCL都是高电平
- 起始信号：SDA下降沿
- 数据包：SDA高电平表示1，低电平表示0
- 应答信号：一个数据包是8位，第9位表示应答信号，低电平表示收到数据
- 终止信号：SDA上升沿

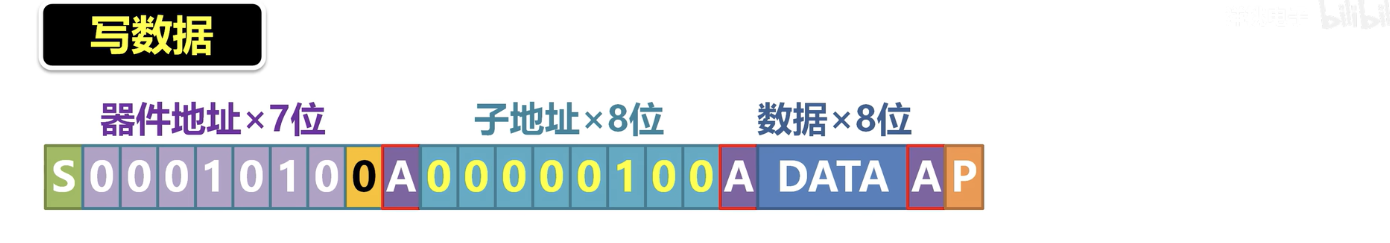

主机写
主机要在从机0x0a上，寄存器0x04，写数据
- 起始信号
- 主机写从机地址
0001010 0（即 0x14），从机应答信号 - 主机写寄存器地址，从机回应
- 主机发送8位数据，从机回应
- ....
- 结束信号

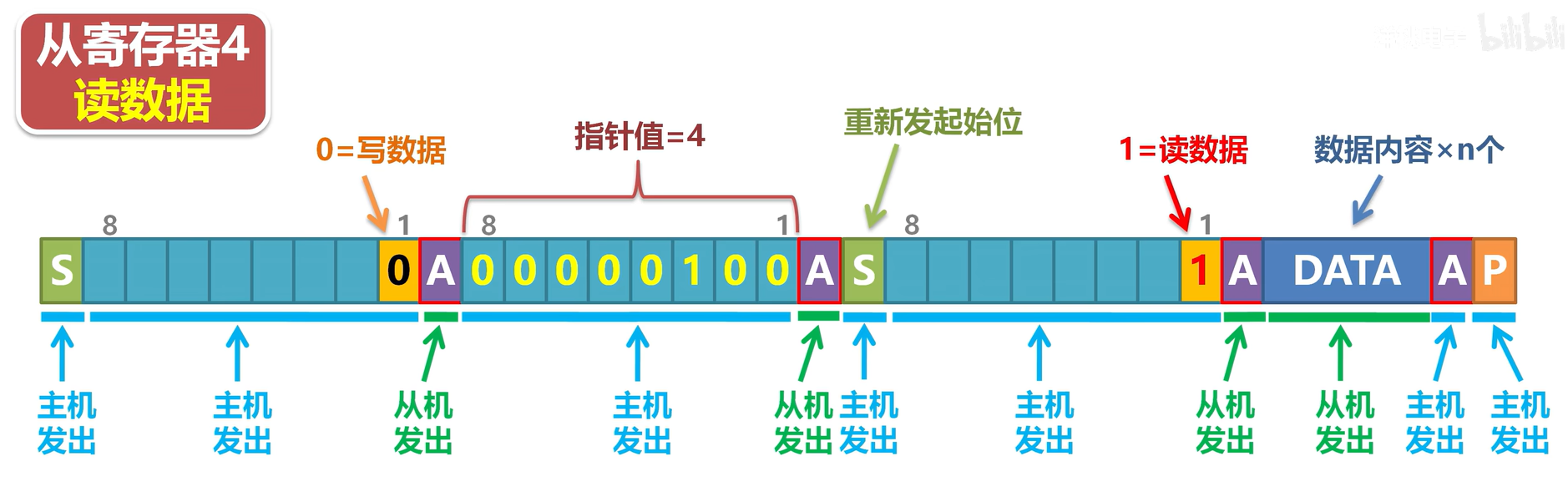

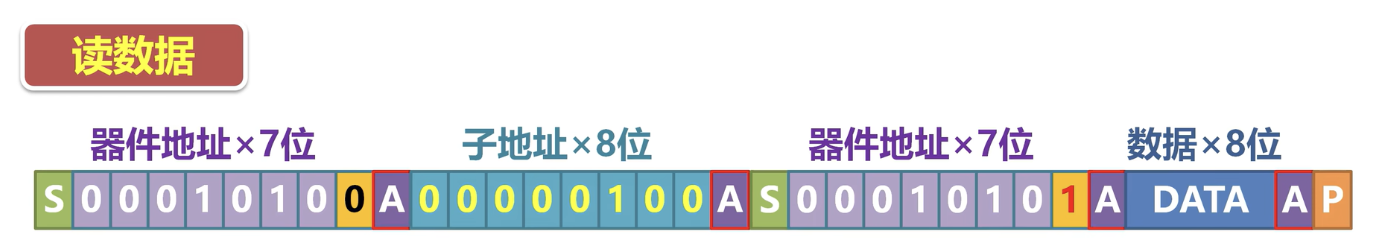

主机读
主机要在从机0x0a上，寄存器0x04，读数据
- 起始信号
- 主机写从机地址
0001010 0（即 0x14），从机应答信号 - 主机写寄存器地址，从机回应
- 起始信号（重启信号）
- 主机读从机地址
0001010 1（即 0x15），从机应答信号 - 从机发送8位数据，主机应答信号
- ....
- 结束信号
示例

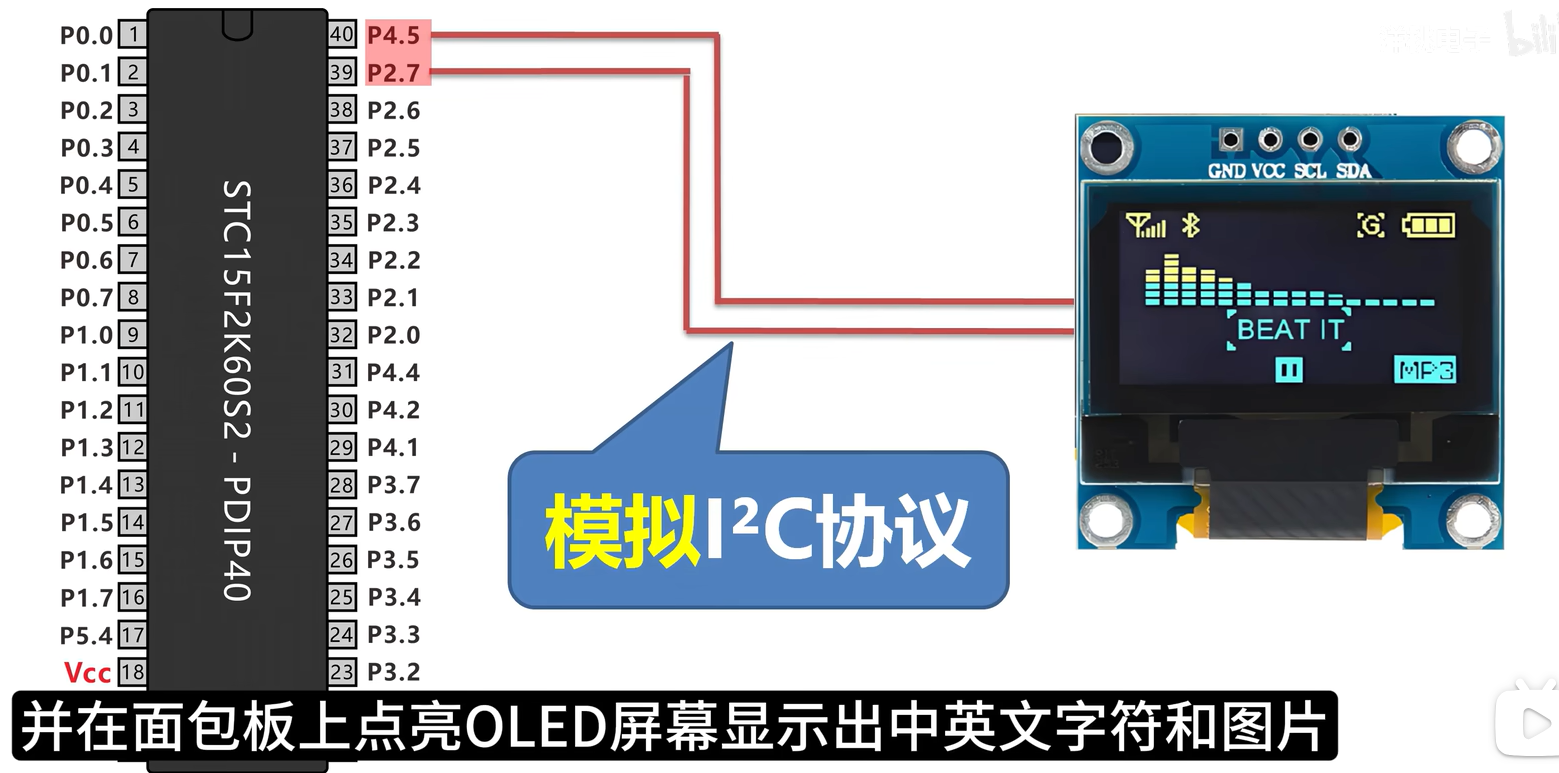

#_Later 通过gpio模拟i2c与oled屏通信
附件

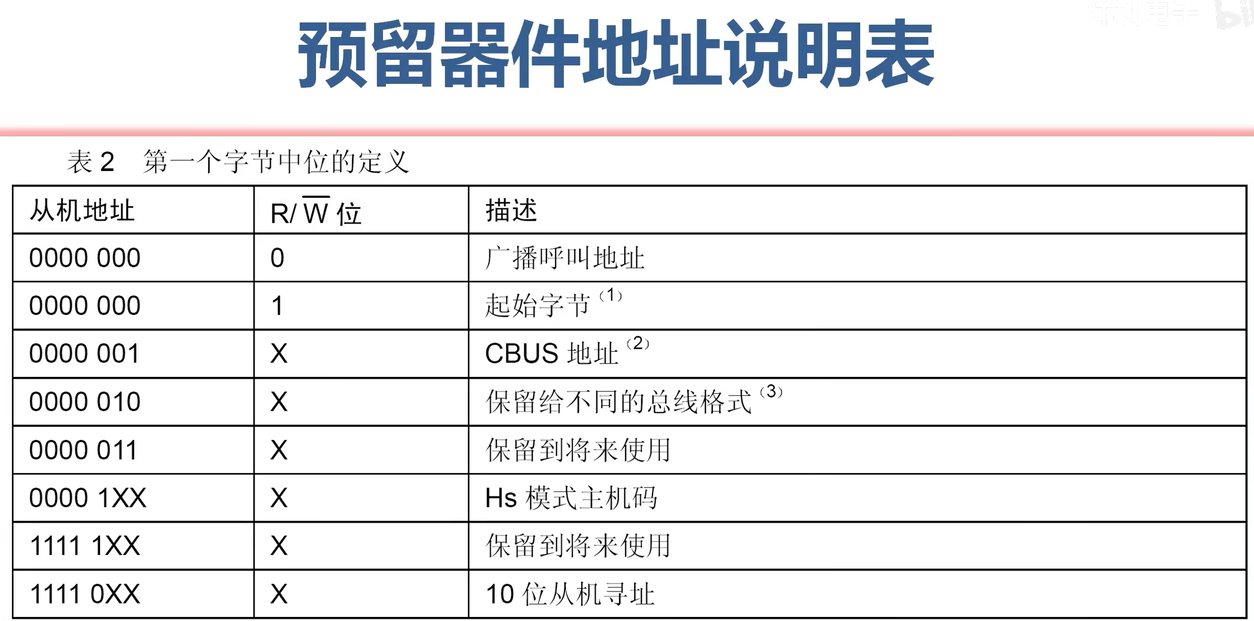

预留地址
