							# esp32驱动4.2寸三色墨水屏

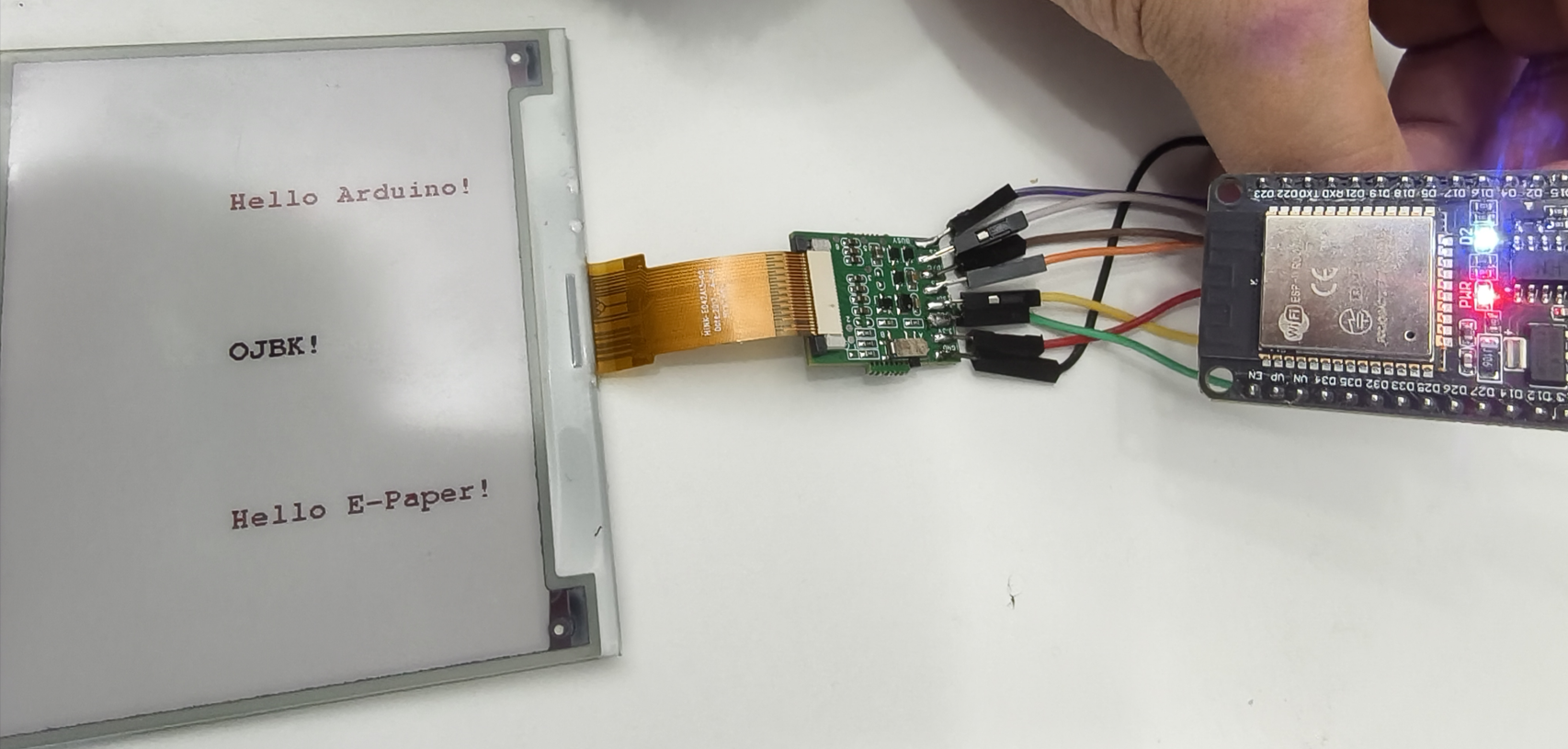

演示

实践

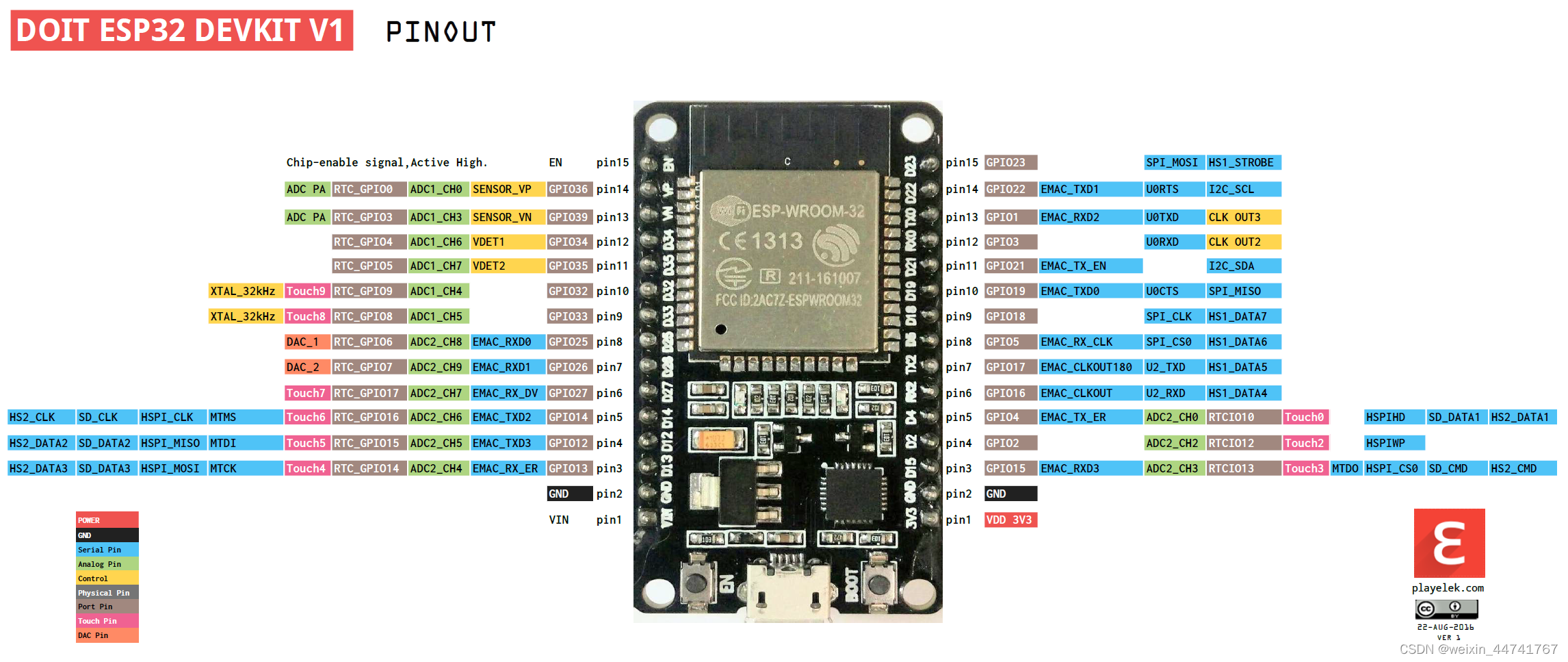

引脚

• GND ---> G
• 3.3V ---> 3v
• RES ---> D4 ---> GPIO4
• BUSY ---> D16 ---> GPIO16
• DC ---> D2 ---> GPIO2
• SPI
  • SCL ---> D18 ---> GPIO18··························
  • SDI ---> D23 ---> GPIO23 (MOSI)
  • CS ---> D5 ---> GPIO5

驱动屏幕

通过 GxEPD2 库驱动

GxEPD2_3C<GxEPD2_420c_GDEY042Z98, GxEPD2_420c_GDEY042Z98::HEIGHT> display(GxEPD2_420c_GDEY042Z98(/*CS=5*/ 5, /*DC=*/ 2, /*RST=*/ 4, /*BUSY=*/ 19));

通过 waveshare 库驱动

E-Paper ESP32 Driver Board - Waveshare Wiki

参考资料

• esp8266驱动4.2寸三色墨水屏
